УРГЛ-5 установка распределения газа с локальной автоматикой

УРГЛ-5 предназначена для систем управления технологическим процессом при газлифтном способе добычи нефти и применяется для:

  • приема и распределения газа по скважинам;
  • измерения и регистрации давления, температуры и перепада давления газа на стандартной диафрагме для расчета расхода газа в общем коллекторе (по отдельному заказу могут на скважинных линиях могут быть установлены расходомеры газа);
  • измерения и регистрации давления и перепада давления в скважинных линиях;

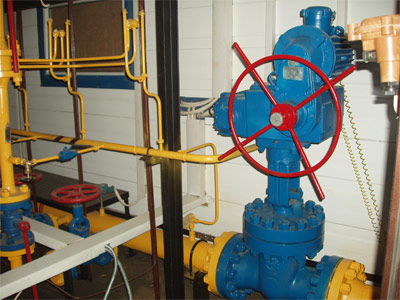

  • регулирования расхода газа в скважинных линиях в автоматическом (по заданным установкам) и ручном режимах;
  • распределения химреагентов по скважинам;
  • формирования сигнала и передачи на верхний уровень с использованием интерфейса RS232/485 с использованием любых стандартных промышленных протоколов связи, при выходе за допустимые пределы давления и температуры газа на входе в установку УРГЛ-5 и давления на скважинных линиях, что позволяет легко интегрировать оборудование в АСУ ТП участка, а также организовать удаленный мониторинг и управление его параметрами.

Рабочий агент – природный или попутный газ, очищенный и осушенный, исключающий гидратообразование.

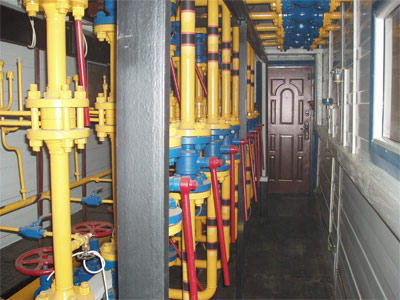

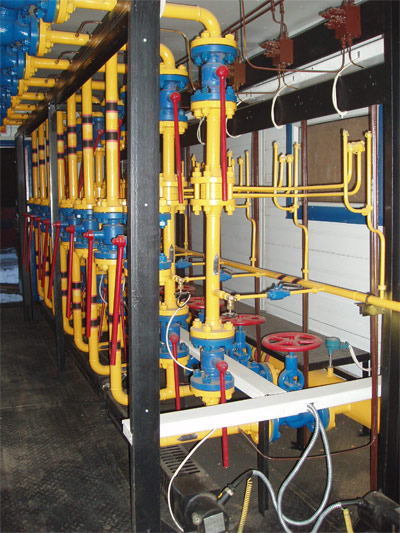

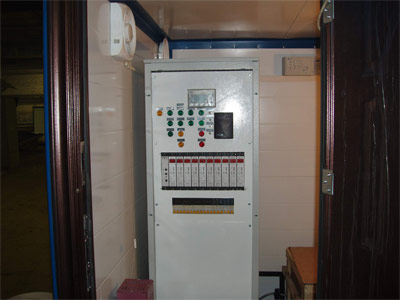

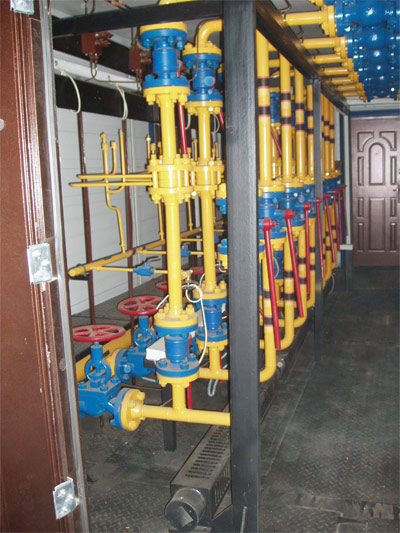

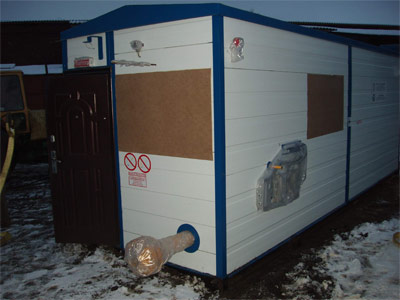

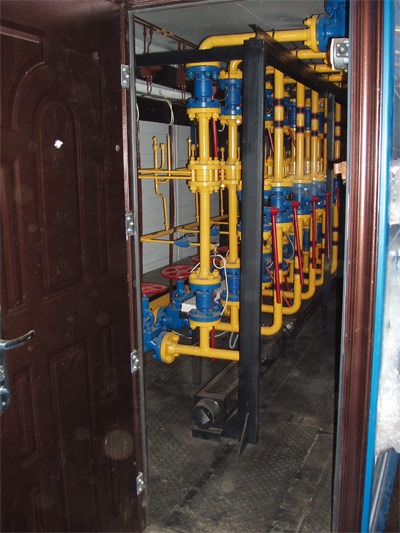

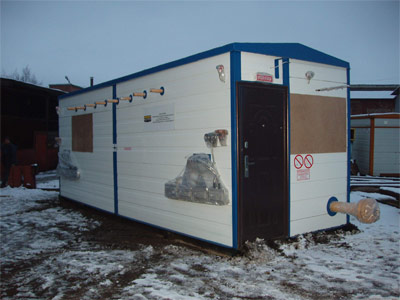

Установка УРГЛ-5 состоит из технологического и аппаратурного блоков. По заказу возможно изготовление УРГЛ-5 с любым количеством контролируемых и управляемых скважинных линий.



Технические характеристики

Параметр

Значение

Число контролируемых и управляемых скважинных линий

8

Объемный расход газа, приведенного к нормальным условиям, тыс. м3/сут:

- общий через установку

- по скважинной линии



40-750

4,8-100

Условное давление, МПа:

- газовых линий, не более

- линии реагентов



16

16

Условные проходы, мм:

- общий коллектор

- скважинная линия

- линия сброса давления

- коллекторов реагентов



80

50

25

10

Габаритные размеры, мм, не более:

- технологического блока

- аппаратурного блока



5865х3000х3300

3900х2640х2780

Масса, кг, не более

- технологического блока

- аппаратурного блока



5500

2200
