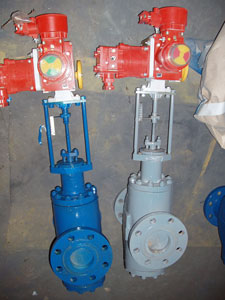

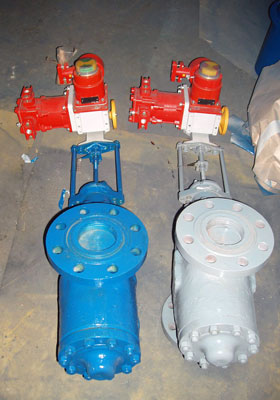

УЭРВ-1М устройство электрорегулирующее взрывозащищенное
Устройство предназначено для поддержания на заданном уровне параметров (давления, расхода, температуры, уровня раздела фаз и др.) различных технологических процессов на установках подготовки нефти, сборных пунктах, товарных парках, объектах внутрипромыслового транспорта нефти и газа, насосных станциях.
Регулирование параметров осуществляется путем автоматического открытия и закрытия регулирующих органов устройства по сигналам управляющих устройств.
Область эксплуатации – взрывоопасные зоны помещений всех классов и наружные установки для смеси категорий IIA и IIB групп Т1, Т2, Т3 и Т4 согласно ГОСТ 12.1-011-78.
Исполнения
|
Шифр изделия |
Тип регулирующего клапана |
Диаметр условного прохода, ДУ, мм |
Габаритные размеры, мм, не более |
Масса, кг, не более |
||
|
высота |
длина |
ширина |
||||
|
УЭРВ-1М-25 УЭРВ 1М-А25 |
25с48нж 25нж48нж |
25 25 |
920 |
355 |
400 |
90 |
|
УЭРВ-1М-50 УЭРВ 1М-А50 |
25с48нж 25нж48нж |
50 50 |
1230 |
300 |
405 |
105 |
|
УЭРВ-1М-80 УЭРВ 1М-А80 |
25с48нж 25нж48нж |
80 80 |
1390 |
380 |
405 |
140 |
|
УЭРВ-1М-100 УЭРВ-1М-А100 |
25с48нж 25нж48нж |
100 100 |
1565 |
430 |
410 |
160 |
|
УЭРВ-1М-150 УЭРВ-1М-А150 |
25с48нж 25нж48нж |
150 150 |
1650 |
550 |
455 |
255 |
|
УЭРВ-1М-200 УЭРВ-1М-А200 |
25с48нж 25нж48нж |
200 200 |
1940 |
650 |
490 |
410 |
Технические характеристики
Параметр |
Значение |
|
Номинальное усилие на штоке, Н (кгс) |
6300 (630) |
|
Предел основной допускаемой погрешности хода штока, %, не более |
±4 |
|
Электропитание:
- потребляемая мощность, Вт, не более |
переменный 380 50 100 |
|
Средний срок службы, Тс, лет, не менее |
8 |
|
Диапазон рабочих температур, ° С |
от –50 до +50 |
|
Диаметр условного прохода, Д У, мм |
Коэффициент пропускной способности, Кv, т/ч |
Полный ход штока, мм |
Время полного хода штока, с, не более |
|
25 |
63 |
12,5 |
12,5 |
|
50 |
63 |
25 |
25 |
|
80 |
160 |
40 |
40 |
|
100 |
250 |
60 |
60 |
|
150 |
630 |
60 |
60 |
|
200 |
1000 |
100 |
100 |
