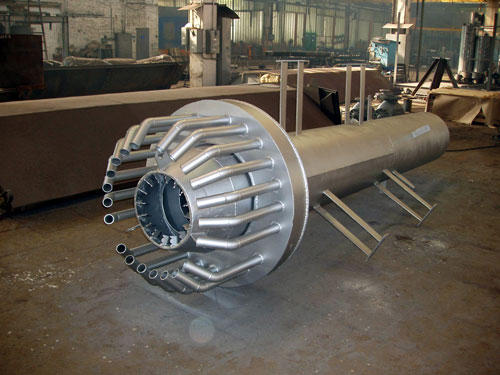

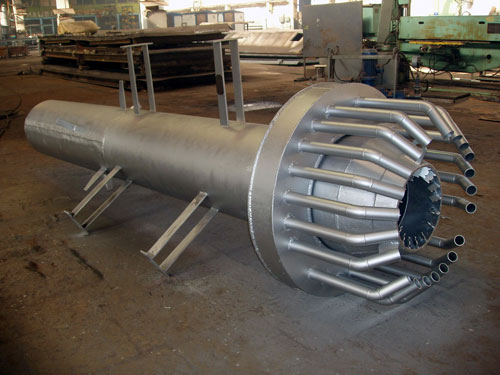

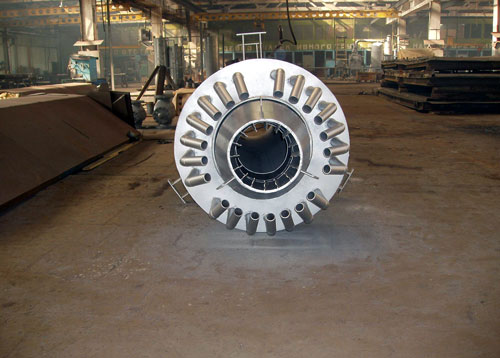

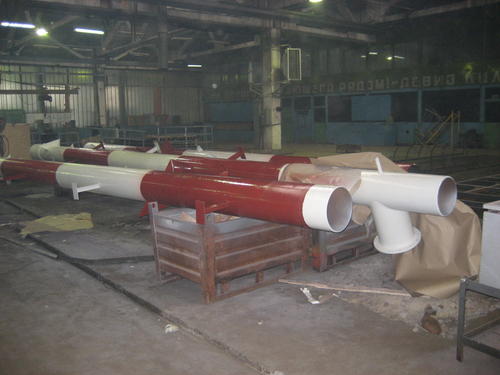

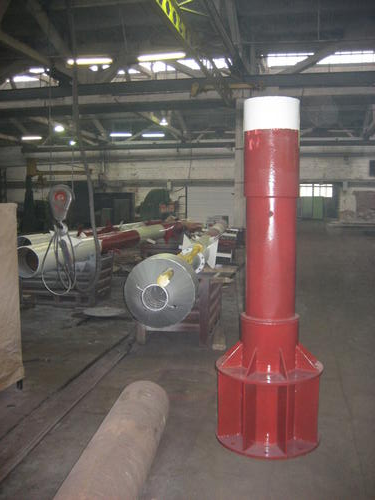

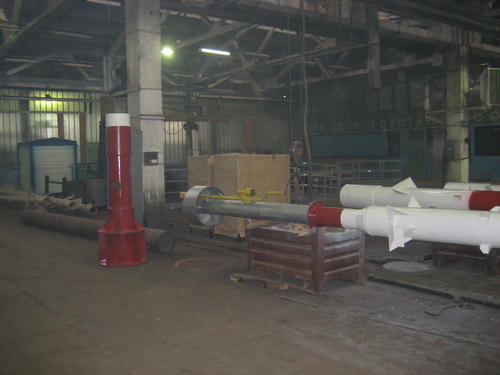

Установка факельная модернизированная струйная УФМС

Установка факельная модернизированная струйная УФМС изготавливается на основе оголовка факельного струйного ОФМС, предназначенного для высокоэффективного сжигания газов при аварийных, периодических и постоянных сбросах.

Область применения: нефтегазодобывающая, нефтехимическая, нефтеперерабатывающая, химическая и другие отрасли промышленности.

Состав сбрасываемых газов: факельные установки обеспечивают эффективное сжигание любых объемов попутного нефтяного газа, прошедшего сепаратор, давлением 0,6 МПа за счет соответствующей модификации факельного оголовка.

Комплектность поставки:

- стандартный комплект поставки включает в себя факельный ствол, оголовок (с кожухом ветровой защиты, струйным затвором и конфузором), дежурные горелки, блок дистанционного розжига и контроля. Комплектность поставки может быть согласована с заказчиком на основании опросных листов или технического задания.

Преимущества:

1) Стабильное пламя при любых расходах газа и погодных условиях, например, сильном ветре и дожде;

2) Уменьшенный ветровой эффект на факел, работа дежурной горелки за счет правильной конструкции ветрового щита и использования интегрированного струйного затвора;

3) Преимущества струйного затвора:

• уникальность и надежность конструкции;

• долговечность конструкции;

• устранение горения внутри оголовка;

• устранение горения внутри факельного ствола;

• значительное снижение расхода затворного газа;

• устранение необходимости в футеровке и дренаже;

• отсутствие необходимости в подогреве затвора;

• устранение необходимости в частом ремонте и обслуживании;

• отсутствие коррозии и экономия металла.

4) Благодаря установке на верхнюю часть факельного оголовка конического защитного кожуха (экрана), образуется воздушный зазор, отделяющий пламя от боковых стенок ствола, в результате чего продлевается срок службы оголовка. Кроме того, этот экран препятствует «заворачиванию» пламени вниз и «лизанию» факельного ствола, предотвращая в то же время срыв пламени дежурной горелки из-за сильных боковых ветров.

5) В струйном оголовке происходит полное сгорание углеводородных газов и не требуется присутствия пара или другой среды для обеспечения бездымного горения.

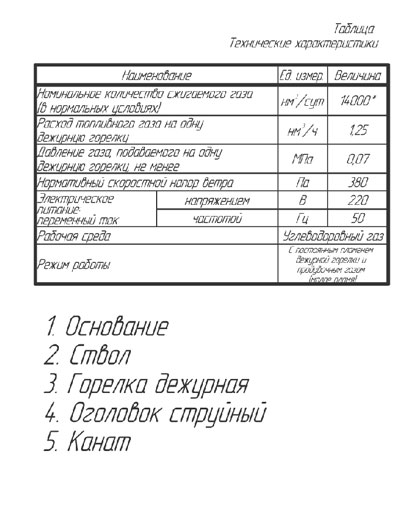

Технические характеристики

Диаметр оголовка, мм*

Максимальное

количество

сжигаемого газа

тыс.мЗ/сутки

Высота ствола, М

Диаметр ствола, мм

Рекомендуемое

количество

дежурных горелок

Условное обозначение

50

21

5

100 150

1

УФМС-50

100

61

7

100 150

1

УФМС-100

150

146

10

150 200

1

УФМС-150

200

256

14

200 300 400

1

УФМС-200

250

402

17

250

2

УФМС-250

300

585

21

300

2

УФМС-300

350

792

24

350

2

УФМС-350

400

975

27

400

2

УФМС400

500

1460

34

500

2

УФМС-500

600

2130

40

600

3

УФМС-600

750

3290

49

750

3

УФМС-750

900

4750

61

900

3

УФМС-900

  • По отдельному заказу возможно изготовление оголовка и ствола любого размера.

Особые условия:

1. При высоте менее 20 м рекомендуется применение самонесущих стволов, более 20 м рекомендуется применение стволов с растяжками;

2. Минимальный условный диаметр оголовка 50 мм (расход сжигаемого газа 14 нм3/сут);

3. Расчеты факельной системы, выбор типа и материала факельного оголовка, климатического исполнения, системы розжига и контроля, диаметр и высота входного патрубка факельного ствола выполняются для каждого конкретного объекта в соответствии с исходными данными по опросному листу и согласовываются с заказчиком;

4. Высота факельной системы – расчетная величина рассчитывается и рекомендуется производителем факельной установки, с учетом требований заказчика и допустимых значений теплового излучения и рассеивания;

5. Условное обозначение: УФМС-100 –Установка Факельная Модернизированная со струйным оголовком диаметром 100 мм;

6. Расход газа, подаваемого на дежурную горелку –1,25 нм3/ч, давление – 0,7 кг/см2;

7. Все параметры заказа уточняются при заполнении опросного листа и в договоре на поставку продукции;

Факельные установки УФМС обеспечивают:

• Существенное снижение затрат на эксплуатацию и обслуживание;

• Благодаря бездымности и полному сжиганию сбрасываемых углеводородов, улучшение защиты окружающей среды;

• Значительную безопасность в эксплуатации;

• Легкость и простоту в обслуживании.

Система автоматизации факела обеспечивает при необходимости связь с машиной верхнего уровня по интерфейсу RS-232/485 с использованием стандартных промышленных протоколов, что позволяет легко интегрировать оборудование в АСУ ТП участка, а также организовать удаленный мониторинг и управление его параметрами.
