Горизонтальная факельная установка

Горизонтальная факельная установка (ГФУ) предназначена для сжигания (термической нейтрализации) промышленных стоков на  установках комплексной подготовки газа (УКПГ), продувочных газов скважины одновременно с жидкими выбросами, входящими в состав продувочных газов (остатки бурового раствора и промывочной жидкости, пластовая вода, углеводородный конденсат и др.).

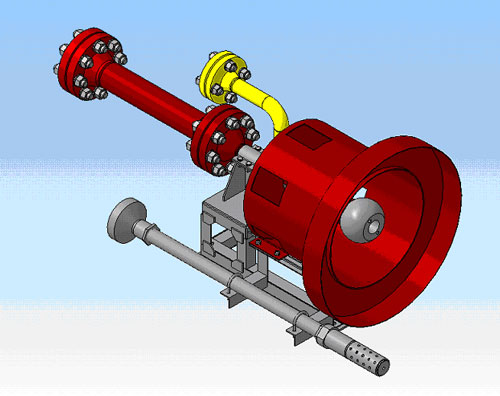

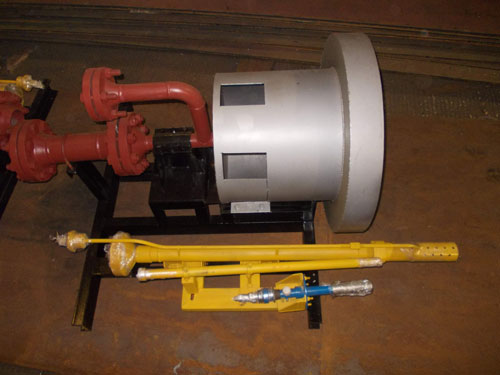

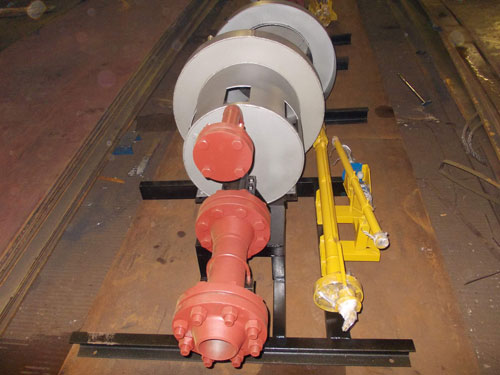

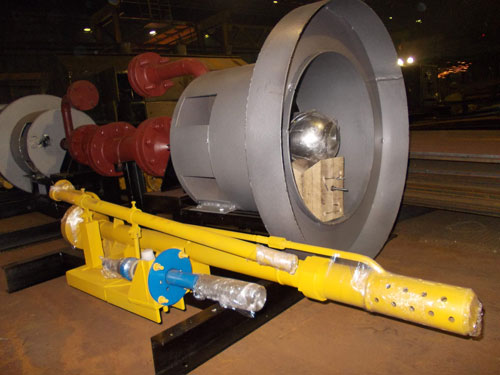

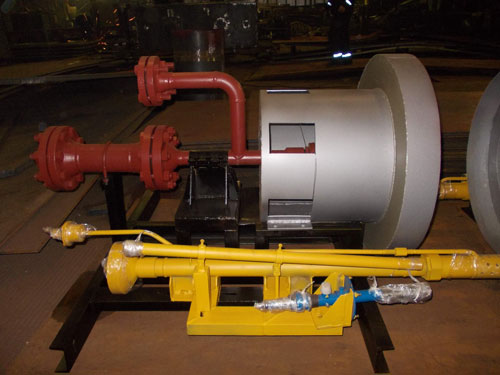

Факельное горелочное устройство ГФУ состоит из трубопровода подачи газа, трубопровода подачи промстоков, рамы, тела Коанда  и запальной горелки. Через фланцы устройство ГФУ присоединяется сваркой к наружным трубопроводам подачи газа и промстоков.

Тело Коанда  представляет собой особой формы криволинейную поверхность, на которую через две узкие щели из трубопровода подачи газа  подается газ. Огибая тело Коанда, газ создает с наружной стороны разрежение и в него из окружающего пространства подсасывается воздух, необходимый для бездымного сгорания. При сгорании газа образуется плоский настильный факел, который скрещивается на некотором расстоянии с распыленной смесью промстоков.

Горелка запальная служит для поджигания факела от тела Коанда.
Технические характеристики*:

• Расход газа на 1м³  сжигаемых промотходов, нм3/ч: 700
• Давление промотходов, МПа: 7,5
• Давление газа, МПа: до 7,5
• Расход топливного газа дежурной горелки, нм3/ч: не более 5
• Давление топливного газа дежурной горелки, МПа: 0,08 - 0,1
• Габариты, мм:
• длина: 2000
• ширина:780
• высота:810
• Масса, кг: 250

Массогабаритные характеристики установок обеспечивают им высокую мобильность и оперативную подготовку к работе.
ГФУ поставляются в комплекте с различными системами розжига взрывозащищенного и общепромышленного исполнения:

• Система автоматического управления розжигом и контроля пламени
• Система ручного управления розжигом с контролем пламени
• Система ручного управления розжигом без контроля пламени (искровой поджиг)

* Технические характеристики, конструкция и комплектация  ГФУ рассчитываются индивидуально по данным заказчика, указанным в опросном листе.

Скачать  опросный лист на горизонтальные факельные установки
