Подогреватель путевой ПП-4 (В, Ж)
Путевой подогреватель с промежуточным теплоносителем ПП-4 (В, Ж) предназначен для подогрева нефти и нефтепродуктов при транспортировании по трубопроводам, а также воды для различных технологических целей. Подогреватель предназначен для работы, как на газовом, так и на жидком топливе. При использовании жидкого топлива необходимо применять блок подготовки жидкого топлива. Система автоматизации подогревателя СА.ПНГ.М-2Д, на базе контроллера Direct Logic DL-05, выполняет автоматическое регулирование рабочих процессов и предусматривает возможность обмена информацией с верхним уровнем управления и дистанционное управление с использованием различных промышленных протоколов (MODBUS RTU и др.), с использованием интерфейсов RS-232 и RS-485, что позволяет легко интегрировать подогреватель в АСУ-ТП участка и удаленный мониторинг. Подогреватель предназначен для эксплуатации в зонах с умеренным и холодным климатом.
Технические характеристики
|
Параметр |
Значение |
|
Номинальная тепловая мощность, МВт (Гкал/ч) |
4 (3,45) |
|
Производительность по нефтяной эмульсии при нагреве на 25°С, обводненностью 30%, кг/с (т/сут) |
23,5…116 (2000…10000) |
|
Температура продукта, °С: - при входе в подогреватель, не менее - нагрева продукта, не более - нагрева промежуточного теплоносителя, не более - средняя самой холодной пятидневки, не ниже - абсолютная минимальная окружающего воздуха, не ниже |
+5 +70 +95 минус 50
минус 60 |
|
Давление в продуктовом змеевике, МПа (кгс/см2): - рабочее, не более - расчетное - пробное гидравлическое |
6,3 (63) 6,3 (63) 8,2 (82) |
|
Перепад давления в змеевике, МПа (кг/см2), не более |
0,3 (3,0) |
|
Промежуточный теплоноситель |
Пресная вода, антифриз |
|
Нагреваемая среда – нефть, нефтяная эмульсия, пластовая вода, газ с содержанием, % моль, не более: - сероводород (Н2S) - двуокись углерода (СО2) |
0,01 1,0 |
|
Топливо |
Природный или нефтяной попутный газ, жидкое топливо (нефть, мазут, дизтопливо) |
|
КПД, %, не менее |
75 |
|
Питание приборов системы розжига, контроля, сигнализации, защиты и арматуры с электрическим приводом от сети переменного тока, В/Гц |
220/50 |
|
Габаритные размеры, м, не более |
20,8х4,8х8,5 |
|
Масса подогревателя в сборе (без теплоносителя), т, не более |
50 |
Устройство, принцип работы
Основным компонентом подогревателя является блок нагрева, предназначенный для передачи тепла от продуктов сгорания топливного газа к нагреваемому продукту. Блок нагрева представляет собой емкость, установленную на раме-основании и заполненную промежуточным теплоносителем. В емкости размещены топки и продуктовые змеевик, обвязанные в два потока. К фланцу топки крепится основная и запальная горелки. Топка представляет собой П-образную сварную конструкцию. К емкости топка крепится с помощью фланца. Конструктивно блок нагрева выполнен в виде моноблок, который может транспортироваться любым видом транспорта.
Нефть из промысловой сети поступает в левый и правый продуктовые змеевики подогревателя. Каждый змеевик включает в себя верхний и нижний змеевики, соединенные между собой параллельно в общие коллектора. Змеевики находятся в среде промежуточного теплоносителя. Таким образом, обе топки, нагреваемые от продуктов сгорания посредством горелок, нагревают теплоноситель, тепло от которого передается на змеевики. В результате непрерывной подачи продукта в змеевики происходит его равномерный нагрев до заданной температуры.
Топливный газ перед подачей на запальные и основные горелки проходит через влагоотделитель и блок подготовки топлива, расположенный на корпусе подогревателя. Охлажденные продукты сгорания через дымовую трубу выводятся из топки подогревателя в атмосферу.
Блок подготовки топлива предназначен для размещения приборов очистки, редуцирования и контроля подачи топлива к горелочным устройствам. Приборы смонтированы в утепленном шкафу.
Блок вентагрегата представляет собой утепленный блок-бокс, в котором размещен радиальный вентилятор.
Система автоматизации предназначена для дистанционного розжига горелочных устройств, регулирования технологических параметров процесса нагрева нефти, рабочей и аварийной сигнализации, автоматической защиты подогревателя при отклонении от нормы контролируемых параметров.

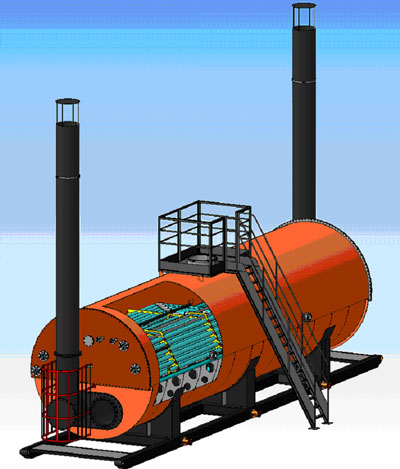

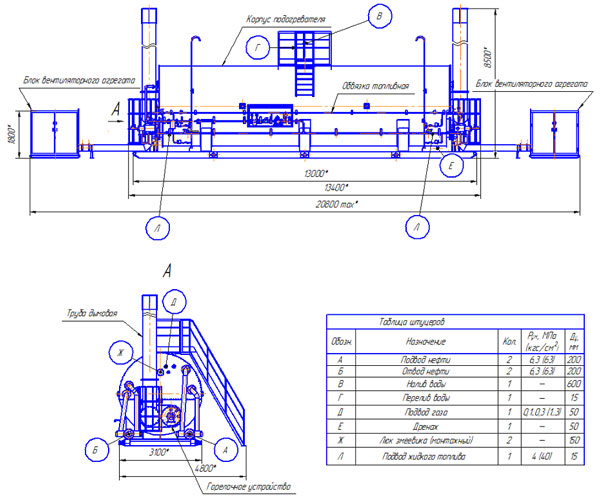

Общий вид ПП-4 (В, Ж)
