Паровая транспортабельная котельная установка ПКН-2М (Г), УКМ, ТПГУ и др.

ПКН-Г(М) относится к установкам отопительным паровым передвижным производственного назначения. Установка отопительная паровая передвижная (далее «Котельная»), смонтированная в специальном контейнере, изготавливается в климатическом исполнении У категории 1 ГОСТ 15150 в четырех модификациях:

  • ПКН-1Г, 2Г, 3Г с котлами паровыми Е-1,0-09Г (либо другой производительности, по отдельному заказу), работающим на природном газе;
  • ПКН-1М, 2М, 3М с котлами паровыми Е-1,0-09М (либо другой производительности, по отдельному заказу), работающим на мазуте.

Пример условного обозначения при заказе:

- Установка отопительная паровая передвижная ПКН-1Г (М), 2Г (М), 3Г (М) ТУ 3663-042-50802029-2007.

Условное обозначение установки котельной транспортабельной ПКН-2Г (2М), 3Г (3М) означает:

  • ПКН – условное обозначение установки, принятое разработчиком документации;
  • 1, 2, 3 – количество котлов;
  • Г – работающая на природном газе ГОСТ-5542;
  • М – работающая на мазуте ГОСТ-10585.

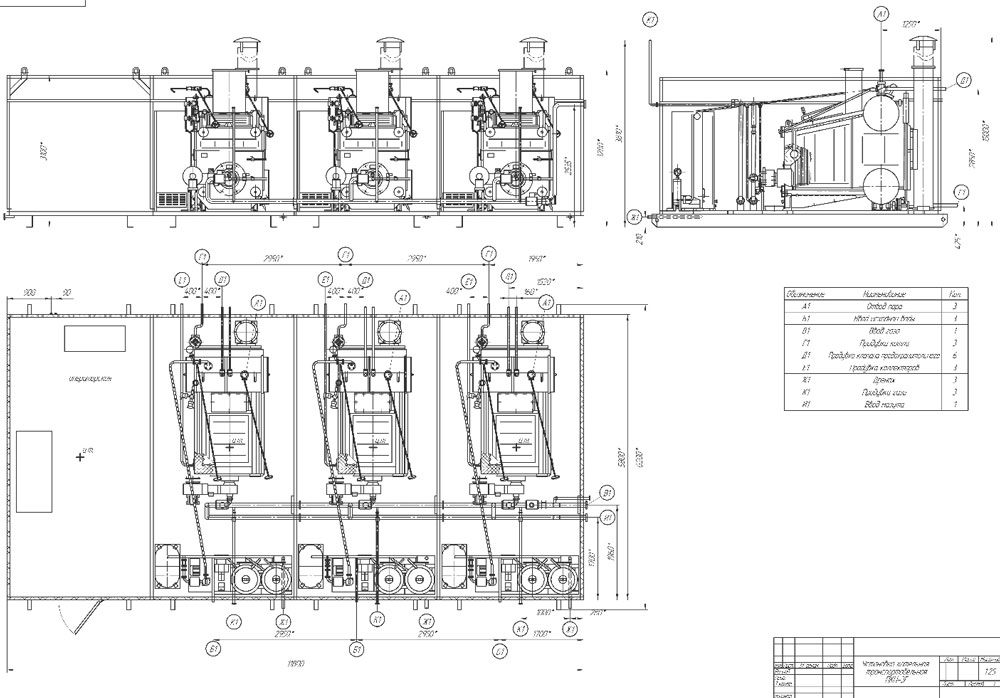

 Схема ПКН-Г (М)

Технические характеристики

Наименование

ПКН-1Г

ПКН-1М

Номинальная паропроизводительность, т/ч

1

1

Рабочее давлении пара, МПа (кгс/см )

0,8(8,0)

0,8 (8,0)

Номинальная температура пара, К (°С)

447,5(174,5)

447,5(174,5)

Коэффициент полезного действия при номинальной производительности, %, не менее

89,5

87

Температура питательной воды, °С, не более

50

50

Расчетное топливо

Природный газ ГОСТ 5542, попутный нефтяной газ

Мазут ГОСТ 10585, нефть, дизтопливо

Давление топлива перед горелкой котла

- газ, КПа (кгс/см)

- мазут, МПа (кгс/см)

1,3-1,8 (130-180)





0,04 (0,4)

Расчетный расход топлива при номинальной нагрузке:

- газ, мЗ/ч

- мазут, кг/ч

90





80

Теплота сгорания топлива, МДж/кг (ккал/кг), не менее

- газ

- мазут

35,8 (8560)





40,3(9620)

Габаритные размеры, м, не более

- длина

- ширина

- высота



6,2

3,2

3,65



6,2

3,2

3,65

Высота установки котельной с трубой дымовой, м, не менее

15,5

19,6

Масса установки, т, не более

9,5

9,5

Напряжение электрических цепей, В

380/220

380/220

Частота

50

50

Потребляемая мощность, кВт, не более

12

6

Нормальная эксплуатация установок должна обеспечиваться при:

- режимах с нагрузкой, %, от номинальной

- общей жесткости питательной воды, мкг-экв/л, не более





40-100



30





20-100



30

Содержание взвешенных веществ мг/л, не более

5

5

Влажность пара, вырабатываемого установкой, % не более

5

5

Состав основного оборудования установки отопительной паровой передвижной ПКН:

  • котел паровой Е-1,0-0,9 Г/М (либо другой производительности, по отдельному заказу);
  • блок водоподготовки V=1,05 м;
  • бак умягченной воды V=0,7 м3;
  • контейнер (помещение котельной);
  • система автоматического управления;
  • горелка газовая Г-1,0;
  • газопровод, для ПКН-Г (газопровод котельной установки должен быть запитан через ГРПШ с узлом учета газа);
  • комплект запорно-регулирующей аппаратуры;
  • труба дымовая с растяжками и кольями.

Оборудование ПКН размещается и надежно закрепляться в специальном металлическом контейнере габаритами

Система автоматизации установки ПКН-1Г(М), 2Г(2М), 3Г(3М) выполнена в соответствии с требованиями СНиП 11-35-76 р. 15, ПБ 10-574-03 р. VI, ПБ 12-529-03 п.5.9 и выполняет следующие функции:



В установке ПКН система автоматизации обеспечивает:

  • аварийную защиту с отсечкой топлива;
  • автоматическое регулирование и контроль технологических параметров;
  • управление пусковыми операциями;
  • световую и звуковую сигнализацию;
  • при необходимости может, установлена система автоматизации, обеспечивающую связь с АРМ оператора через интерфейс RS-232/485, с использованием любых стандартных промышленных протоколов, что позволяет легко интегрировать оборудование в АСУ ТП участка, а также организовать удаленный мониторинг и управление его параметрами.



Аварийная защита с отсечкой топлива и блокировкой пуска обеспечивается в случаях:

  • повышения и понижения давления газа перед горелкой;
  • повышения давления в топке котла;
  • понижения давления воздуха;
  • погасания факелов горелок;
  • повышения давления пара;
  • повышения и понижения до аварийного уровня воды в барабане котла;
  • обрыва линии связи с датчиками;
  • исчезновения напряжения питания системы автоматизации;
  • наличия загазованности в помещении котельной угарным газом СО и горючим газом СКЦ.



Автоматическое регулирование предусматривает:

1.  Регулирование уровня воды в котле (в диапазоне между нижним и верхним регулируемыми уровнями);

2.  Двухпозиционное подачу газа и воздуха при переходах горения в котле с «большого» на «малое» и наоборот.

Группа управления пусковыми операциями предусматривает автоматический пуск и останов горения в топке по заданной программе.

Группа сигнализации предусматривает:

  • световую сигнализацию о нормальной работе котла;
  • звуковую сигнализацию при аварийных ситуациях;
  • световую сигнализацию и запоминание первопричин аварийных ситуаций;
  • подачу сигнала типа «сухой контакт» в диспетчерский пункт при возникновении аварийных ситуаций.

Запуск котла при аварийном отключении в соответствии со СНиП Н-35-76 п. 15.17 должен производиться вручную.

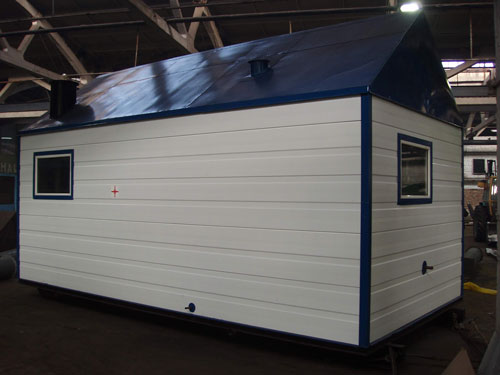

В зависимости от мощности котельная монтируется из нескольких модулей в единый блок, в т. ч. и с бытовыми помещениями. Каждый модуль котельной представляет собой раму, на которой размещены теплоизолированные две торцевые и одна боковая стенки, а также теплоизолированная крыша. Недостающие стены на время транспортировки заменяются съемными панелями. Стыки между крышами и стеновыми панелями во избежание попадания влаги в котельную во время монтажа закрываются специальными уплотнениями, или монтируется единая кровля на блок модулей.

Здание котельной представляет собой комплекс, состоящий из транспортабельных модулей максимальной заводской готовности. При необходимости в дополнительном модуле размещаются бытовые помещения. К месту эксплуатации котельные доставляются отдельными модулями на железнодорожных платформах или автотранспортом. На месте монтажа модули жестко соединяются между собой в здание.

Помимо производства серийных паровых котельных установок, возможно изготовление по индивидуальному заказу котельной любой производительности,  компоновки и комплектации.

Чертежы:

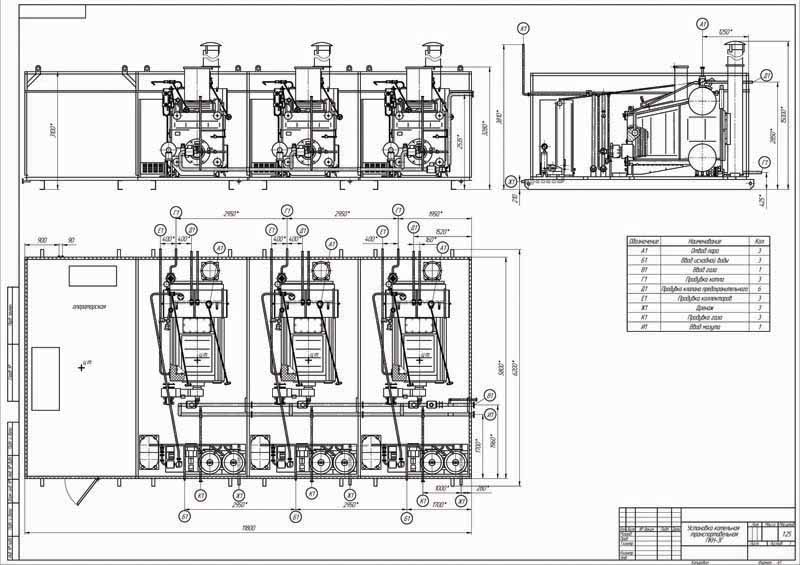

эскиз ПКН3

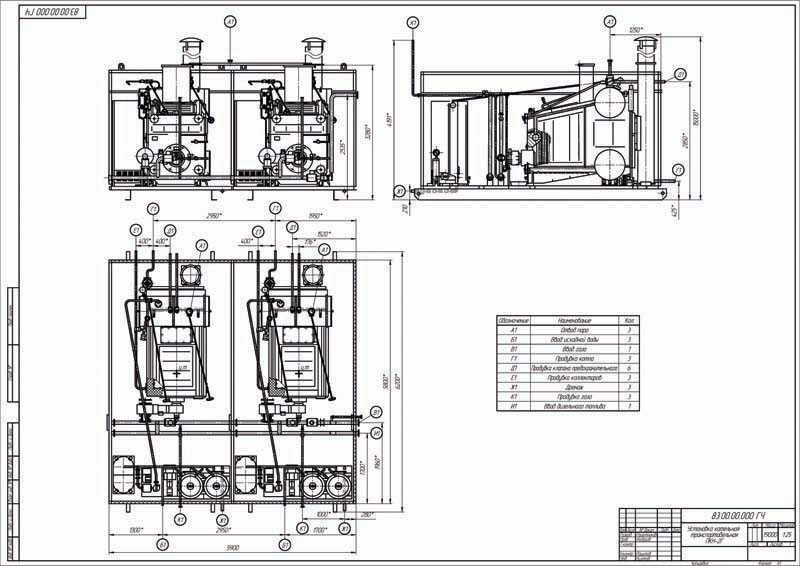

эскиз ПКН-2

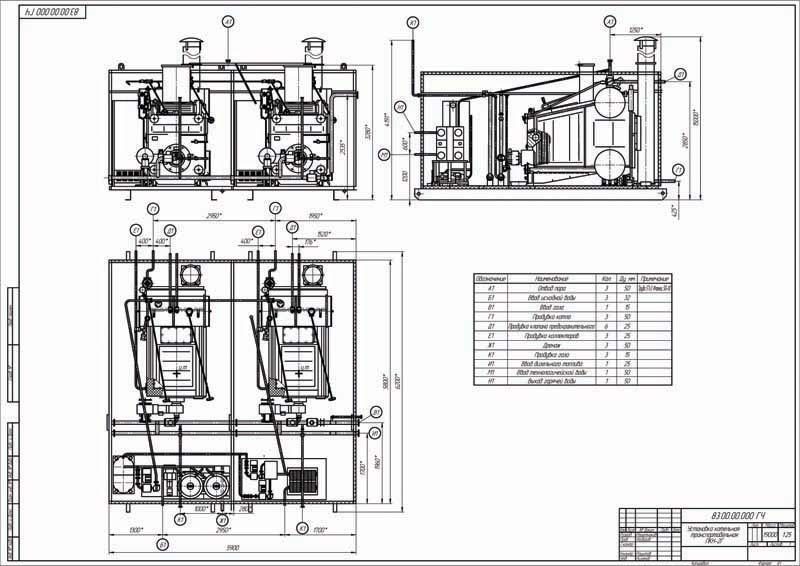

эскиз ПКН-2Г(с теплообменником)
