Колонка управления задвижкой серии Т-3124 Ду 100-1200 мм
Колонка управления задвижками ДN 100-1200 мм серии Т-3124
Колонка предназначена для дистанционного управления задвижками с ручным и электрическим приводами. Применяется при глубине заложения трубопровода до 7 м.
Колонки управления задвижками существуют в двух исполнениях:
- колонка управления задвижками с электрическим приводом;
- колонки управления задвижками с ручным приводом.

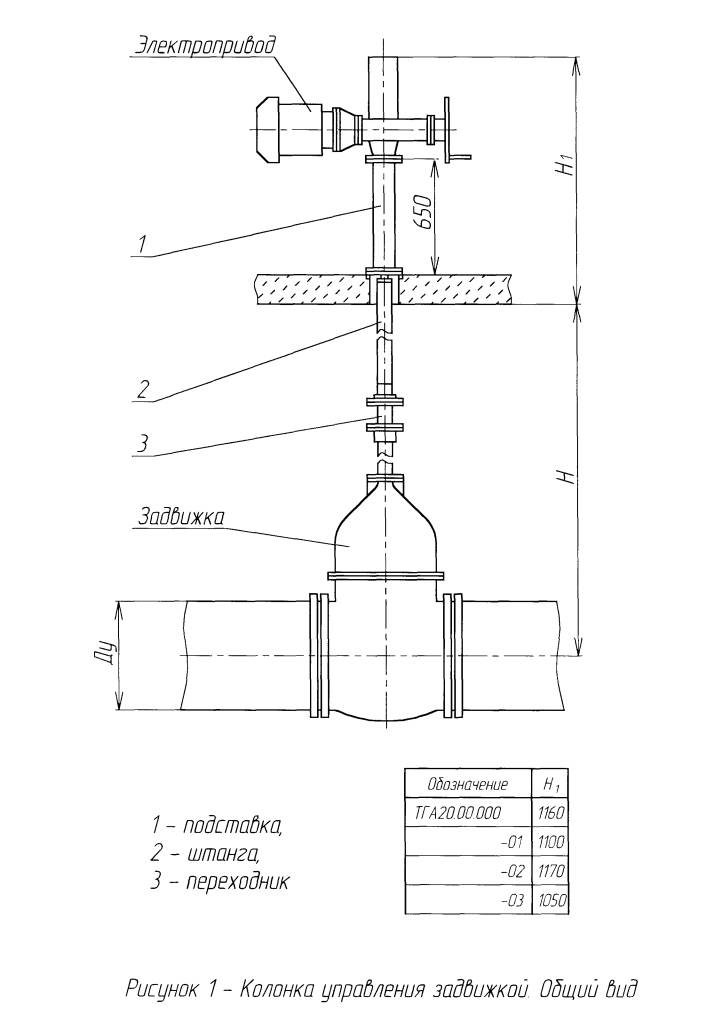

Конструкция колонки управления задвижками с электрическим приводом включает в себя: подставку, штангу, переходник, приводной вал и вал кулачковый.

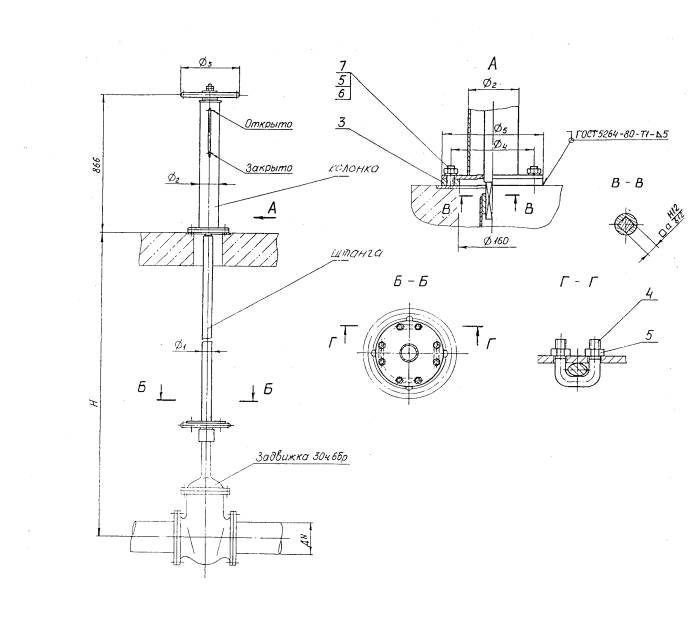

Конструкция колонки управления задвижками с ручным приводом включает в себя: штангу и собственно колонку.
Для переоборудования задвижек с ручным приводом на дистанционное управление маховик с задвижек не снимается, а вращательное движение шпинделю задвижки передается через маховик и штангу, которая скобами присоединяется к маховику задвижки.
При переоборудовании задвижек с электрическим приводом на дистанционное управление электропривод задвижки снимается и монтируется на подставке.
Исполнения
|
Колонка |
Тип задвижки |
Ду |
Глубина заложения трубопровода |
|
Для задвижек с электрическим приводом |
30ч906бр |
100, 150 |
от 2 до 7 м |
|
30ч906бр |
200, 300, 400 |
||
|
30ч915бр |
600 |
||
|
30ч925бр1 |
1000 |
||
|
30ч937бр |
800 |
||
|
30ч930бр |
1000 |
||
|
30ч925бр |
1200 |
||
|
Для задвижек с ручным приводом |
30ч6бр |
100-250 |
|
|
300-400 |
При заказе необходимо указывать тип и диаметр задвижки, глубину заложения трубопровода.
