БПЖТ блок подготовки жидкого топлива для подогревателей на жидком топливе
Автоматизированный блок БПЖТ предназначен для подготовки жидкого топлива, используемого на установках для нагрева нефти (путевые подогреватели, автоматизированные нефтенагревательные печи) и других аппаратах с огневым подогревом.
Условное обозначение – БПЖТ-0,22-4,0
Основные достоинства:
- блочное исполнение;
- автоматический запуск подогревателя на дизельном топливе, затем вывод его на тепловой режим, на нефти, останов подогревателя в обратном порядке, что исключает закоксовывание и забивание форсунок и трубопроводов, застывшей на холоде нефтью (по отдельному заказу);
- автоматическое поддержание основных параметров топочной нефти (температуры, вязкости, давления, качественной фильтрацией и др.) и как следствие высокие параметры сгорания топлива, что обеспечивает его оптимальный расход и минимальные выбросы в окружающую среду;
- наличие резервной линии нагнетания топлива и подготовленного запаса топлива исключает внезапные остановы подогревателя по причинам отсутствия топлива или выхода из строя основной линии нагнетания;
- отсутствие необходимости доукомплектовки нагревателей в заводской комплектности различным дополнительным оборудованием (насосами, нагревателями и т. д.);
- полное соответствие требованиям безопасности;
- возможность использования одного блока для обслуживания до трех аппаратов типа ПП-1,6;
По заказу возможно оснащение системой автоматизации, обеспечивающей связь с машиной верхнего уровня по интерфейсу RS 232/485 с использованием стандартных промышленных протоколов, что позволяет легко интегрировать БПЖТ в АСУ ТП участка, а также организовать удаленный мониторинг и управление его параметрами.
Технические характеристики
Параметр |
Значение |
|
Производительность, дм3/с: Максимальная (при работе двух насосов одновременно) Минимальная (при работе одного насоса) |
0,44 0,22 |
|
Рабочее давление, МПа, не более |
4 |
|
Общий объем жидкого топлива, хранящийся в технологической ёмкости, м3, не более |
3,0 |
|
Объем дизельного топлива, хранящийся в технологической ёмкости, м3, не более |
0,5 |
|
Объем нефти, хранящийся в технологической ёмкости, м3, не более |
2,5 |
|
Электропитание: Переменный ток, напряжением, В Частота, Гц |
380/220 50 |
|
Потребляемая мощность, кВт |
15,0 |
|
Габаритные размеры, мм, не более: - длина - высота |
4650 2200 2700 |
СОСТАВ ИЗДЕЛИЯ

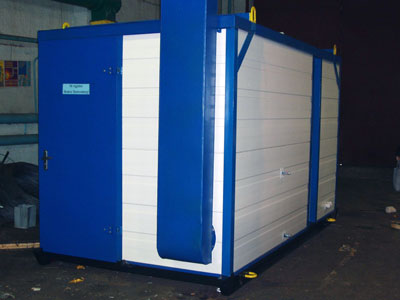

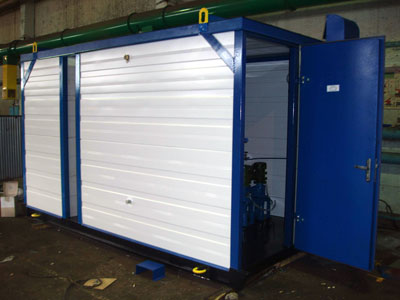

Блок состоит из технологического и аппаратурного помещений, смонтированных на общем основании и выполненных в виде самостоятельных, закрытых блок - боксов (помещений) с дверями.
В технологическом помещении размещены:
- двухсекционная технологическая ёмкость для хранения дизельного топлива и нефти (по отдельному заказу);
- насосы предназначенные для подачи дизельного топлива и нефти на выход блока;
- фильтры грубой очистки топлива до насосов и фильтры тонкой очистки топлива после насосов;
- взрывозащищенный нагреватель, для обогрева помещения;
- сигнализатор загазованности;
- необходимая запорно-регулирующая трубопроводная арматура;
- система вентиляции.
В аппаратурном помещении размещены:
- щит контроля и управления блоком;
- печь для обогрева помещения.
