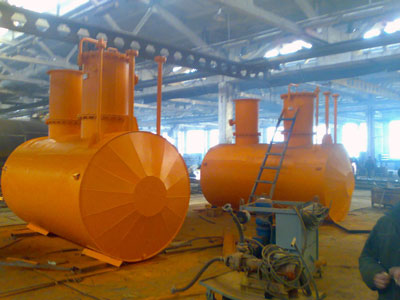

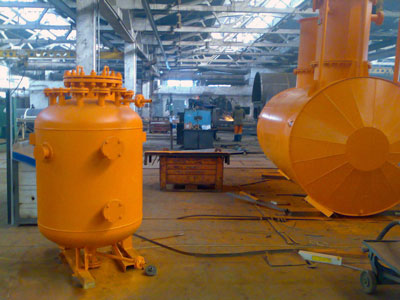

Емкостные стальные аппараты
В каталоге приведены: наименование, назначение, область применения стальных сварных аппаратов, конструктивное исполнение, основные параметры, чертежи общих видов с габаритными, присоединительными и установочными размерами.
Описываемые аппараты не предназначены:
- для работы, в качестве подземных резервуаров;
- для транспортирования рабочих сред (для эксплуатации на передвижных установках);
- для футеровки, гуммирования и нанесения различных покрытий, за исключением лакокрасочных.
Все аппараты - габаритны в отношении транспортировки по железным дорогам МПС РФ.
Условные обозначения аппаратов
Условное обозначение аппаратов состоит из букв и цифр. Буквенные обозначения соответствуют шифру типа корпуса аппарата, принятому по ГОСТ 9931-79 «Корпуса цилиндрические стальных .сварных сосудов и аппаратов».
Первые буквы обозначают: Г - горизонтальный или В - вертикальный; вторая и третья буквы обозначают тип днища: Э - эллиптическое, К - коническое, П - плоское (вторая буква в обозначении вертикальных аппаратов определяет нижнее днище, а третья - верхнее); цифры после букв обозначают наличие или отсутствие разъема: 1 – цельно-сварный (без разъема); 2 - разъемный; цифра после первого тире указывает на наличие внутренних устройств и обогрева: 1 - без рубашки и без внутренних устройств; 2-е трубным пучком; 3-е рубашкой; 4 - со змеевиком; 6 - с погружным насосом; число после второго тире - номинальный объем (м3); последнее число - условное давление (МПа).
Например:
ГЭЭ 1-2-50-0,6 - аппарат горизонтальный, с эллиптическими днищами, цельносварный, с трубным пучком, номинальный объем 50 м3, на условное давление 0,6 МПа (6 кгс/см2).
Технические требования к материалам, изготовлению, приемке, методам испытаний и консервации аппаратов по ОСТ 26-291-94.
Марки сталей, применяемые для изготовления корпусов аппаратов, с разбивкой по группам, с учетом прочностных характеристик и коррозионной стойкости и температурные пределы применения аппаратов в зависимости от материального исполнения корпуса аппарата приведены в таблице.
Приняты единые для всех аппаратов обозначения штуцеров, приведенные в таблице.
Материальное исполнение
|
Шифр материального исполнения |
Марка стали |
Рабочая температура стенки аппарата, 0С |
|
|
минимальная |
максимальная |
||
|
1 |
ВСтЗсп5 (ГОСТ 380-88) |
-20 |
300** |
|
2 |
09Г2С* (ГОСТ 5520-79) |
-60 |
|
|
16ГС* (ГОСТ 5520-79) |
-40 |
||
|
3 |
12х18Н10Т, 10х17Н13М2Ти 10х17Н13МЗТ (ГОСТ 5632-72) |
-70 |
|
Характеристика штуцеров
|
Обозначение |
Назначение |
|
А |
Люк |
|
Б |
Вход среды (наполнение) |
|
В |
Выход среды (опорожнение) |
|
Г |
Перелив среды |
|
Д |
Труба передавливания |
|
Е |
Установка предохранительного клапана |
|
Ж |
Установка манометра |
|
И |
Установка колонки указателя уровня трубчатого типа |
|
К |
Установка уровнемера типа УБ |
|
Л |
Установка термометра |
|
М |
Резервный |
|
Н |
Вход теплоносителя |
|
П |
Выход теплоносителя |
|
Р |
Установка трубного пучка |
|
С |
Установка погружного насоса |
|
Т |
Выдача среды погружным насосом |
|
У |
Вход и выход воздуха (в рубашке) |
** В случаях, оговоренных особо, максимальная температура может отличаться от указанной.
Условные проходы штуцеров
|
Номинальный объем, м3 |
А |
Б |
B, B2, B3 |
В1 |
В2 |
Г |
Д |
Е |
Ж |
И1-2 |
К |
Л |
М,М1 |
М2 |
Н1-2 |
П |
Р |
С |
Т |
У |
|
|
Вертикальных аппаратов |
Горизонтальных аппаратов |
||||||||||||||||||||
|
6,3 |
|
150 |
50 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
10 |
|
100 |
100 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
16 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||
|
25 |
500 |
150 |
250 |
250 |
250 |
150 |
100 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
40 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||||
|
50 |
|
200 |
|
300 |
100 |
300 |
200 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||
|
63 |
|
- |
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||
|
80 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||||
