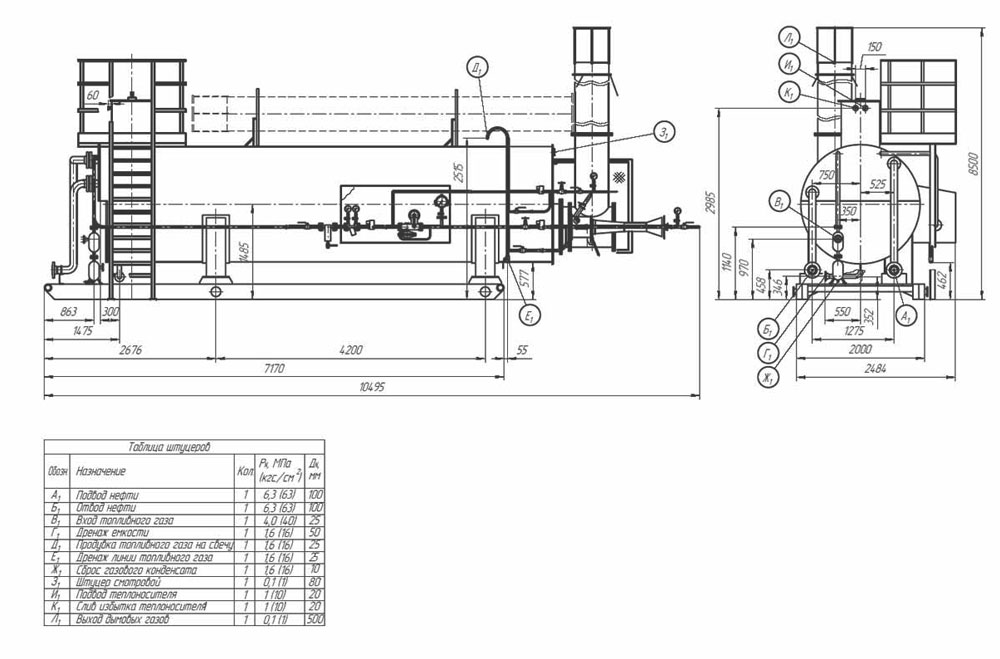

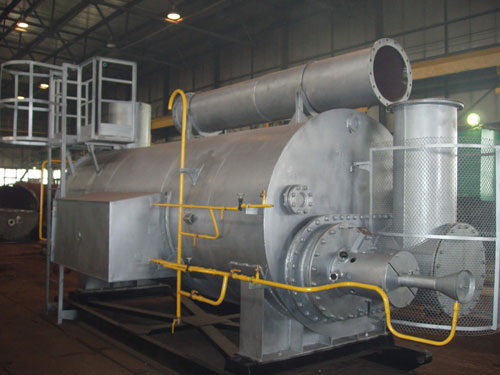

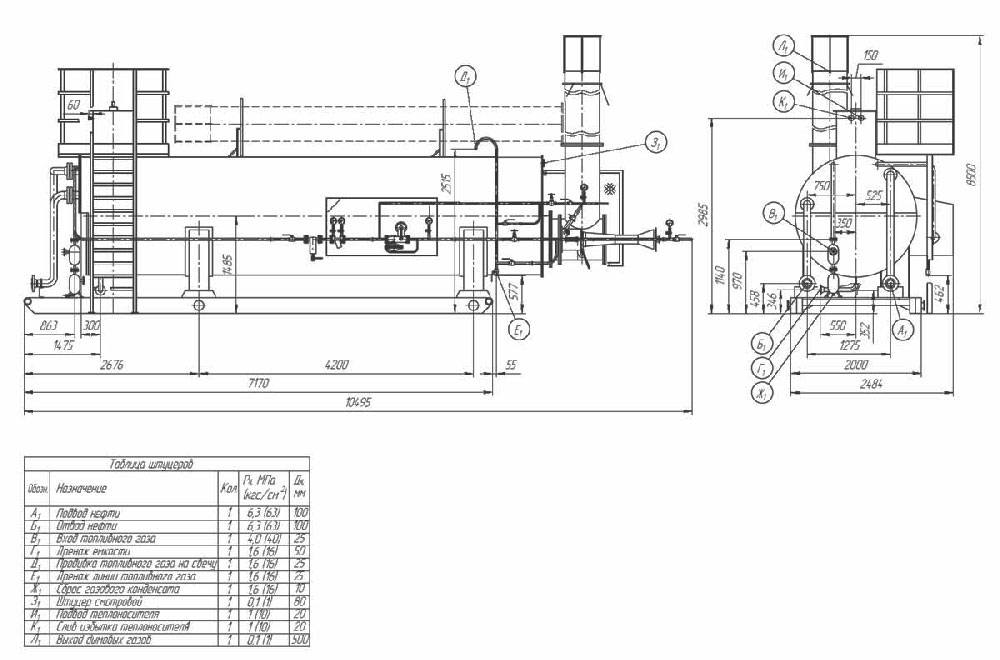

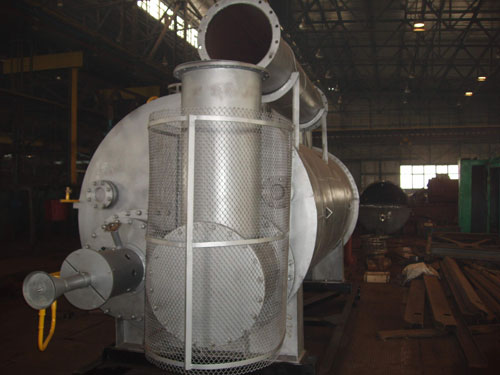

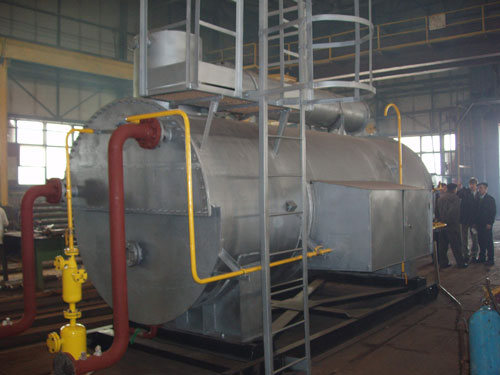

Подогреватели путевые ПП-0,63 (АМЖ)
Подогреватели путевые ПП-0,63 (АМЖ) предназначены для нагрева нефти и нефтепродуктов при транспортировке, а также нефтяных эмульсий на установках подготовки нефти.
Для обеспечения безопасных условий работы подогреватели ПП-0,63 (АМЖ) оснащаются системой контроля и автоматики БУК -5ПУР, либо СА-ПНГ.М (на базе импортного контроллера), которые предусматривают автоматическую защиту в следующих случаях:
а) при срыве пламени основной и запальной горелок;
б) при отклонении величины давления топлива перед камерами сгорания ниже рабочих значений;
в) при увеличении температуры нагрева нефти;
г) при уменьшении уровня промежуточного теплоносителя ниже рабочего;
д) при увеличении давления нагреваемого продукта.
Системой автоматизации предусматривается автоматическое регулирование температуры нагрева нефти, а также связь с машиной верхнего уровня по интерфейсу RS-232/485, с использованием стандартных промышленных протоколов, что позволяет легко интегрировать подогреватель в АСУ ТП участка, а также организовать удалённый мониторинг и управление его параметрами, в данном случае в обозначении изделия используется индекс "М".
Регулирование и защита в ПП-0,63 осуществляется при помощи регулятора температуры и прямого действия РТДО-25, не требующего электропитания.
Системой рабочей и аварийной сигнализации обеспечивается оповещение обслуживающего персонала о нормальной работе горелок и срыве их пламени, об отсечке подачи топлива при отклонении параметров процесса нагрева нефти от заданных значений.

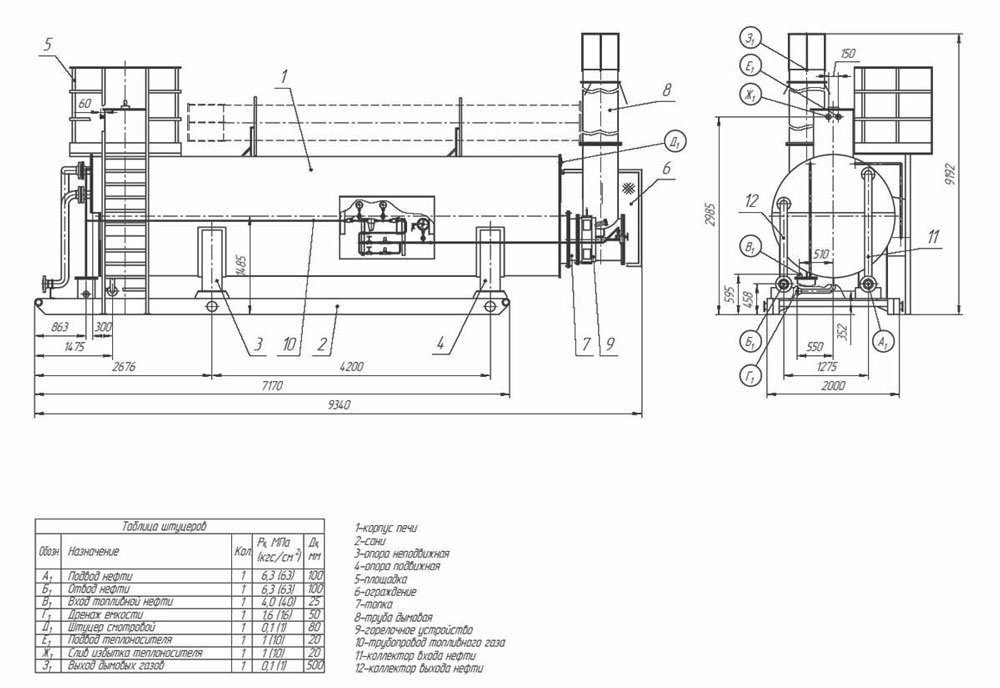

Подогреватель может быть изготовлен для работы на газовом или жидком топливе, а также на комбинированном топливе (нефть, мазут, дизтопливо, газ), в данном случае в обозначении используется индекс «Ж».
При использовании жидкого топлива, необходимо применять Блок подготовки жидкого топлива (см. блок подготовки жидкого топлива БПЖТ).
Технические характеристики
|
Полезная тепловая мощность, МВт (Гкал/ч), не более |
0,73(0,63) |
|
Производительность по нагреваемому продукту, кг/с (т/сут), не более |
13,3 (1150) |
|
Давление в продуктовом змеевике, МПа (кгс/см2): - рабочее, не более - расчетное - пробное гидравлическое |
6,3 (63) 6,3 (63) 8,2 (82) |
|
Перепад давления в змеевике, МПа (кгс/см2), не более |
0,55 (5,5) |
|
Температура, К (°С): - на входе продукта в подогреватель, в пределах - нагрева продукта, не более - нагрева промежуточного теплоносителя, не более - средняя самой холодной пятидневки, не ниже - абсолютная минимальная окружающего воздуха, не ниже |
278…232 (5…50) 343 (70) 368 (95) 233 (-40) 223 (-50) |
|
Промежуточный теплоноситель |
Пресная вода |
|
Нагреваемая среда – нефть, нефтяная эмульсия, пластовая вода, газ с содержанием, % моль, не более: - сероводород H2S - двуокись углерода CO2 |
0,01 1,0 |
|
Давление рабочее в продуктовом змеевике, МПа (кгс/см2), не более |
6,3(63) |
|
Топливо |
природный или нефтяной попутный газ, жидкое топливо (нефть, мазут, дизтопливо) |
| Параметр | Значение |
|
Характеристика газового топлива: - природный, попутный нефтяной газ, с параметрами: - теплота сгорания, МДж/нм, в пределах - содержание сероводорода, массовая доля %, не более - давление на входе в блок подготовки топлива, МПа (кгс/см2), в пределах - давление перед горелкой, МПа (кгс/см2), в пределах - расход топливного газа, м3/ч, не более |
35…60 0,002
0,3…1,2 (3,0…12,0) 0,07…0,15 (0,7…1,5) 100 |
|
Характеристики топливной нефти: - теплота сгорания, МДж/м³, в пределах - плотность, кг/м³, не более - вязкость, м²/c (сСт) - сероводород H2S, % мол., не более - двуокись углерода СО2, % мол., не более - температура эксплуатационная, К (ºC), не более - давление на входе в подогреватель, МПа (кгс/см²), в пределах - давление перед горелкой, МПа (кгс/см²), не более - расход топливной нефти, кг/ч, в пределах |
40-42 887 20 10 (20) 0,01 1,0 323 (50) 4,0…6,2 (40…62) 3,5 (35) 100 |
|
Коэффициент полезного действия, %, не менее |
80 |
|
Габаритные размеры (длина х ширина х высота), м |
10,9x2,5x9,2 |
|
Масса, подогревателя в нерабочем состоянии, кг, не более (заполненного теплоносителем) |
13030 (25900) |
|
Показатели надежности: - средний ресурс до капитального ремонта, лет - средний срок службы, лет |
3,5 10,0 |
