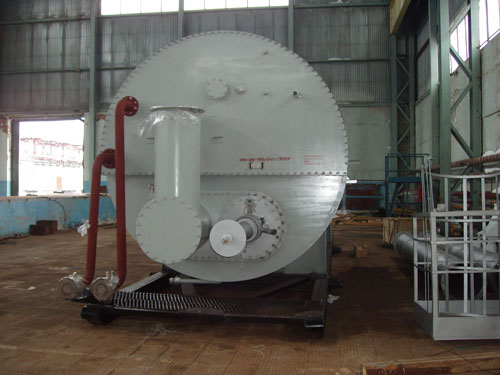

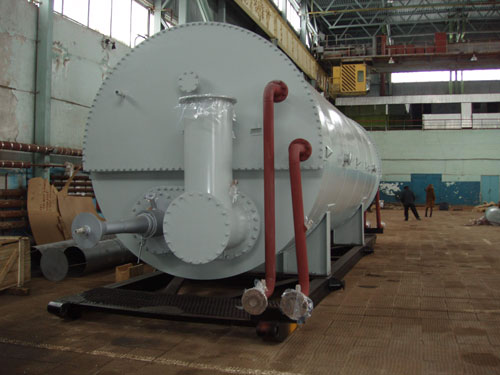

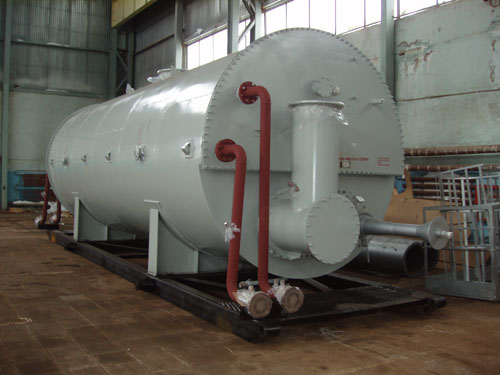

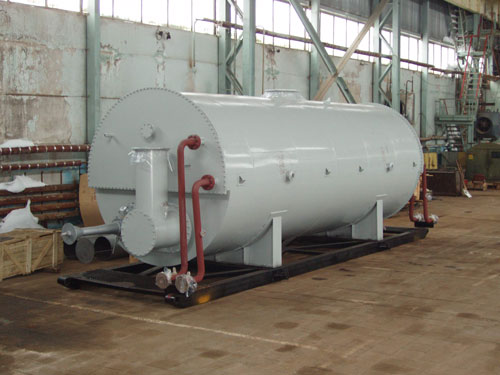

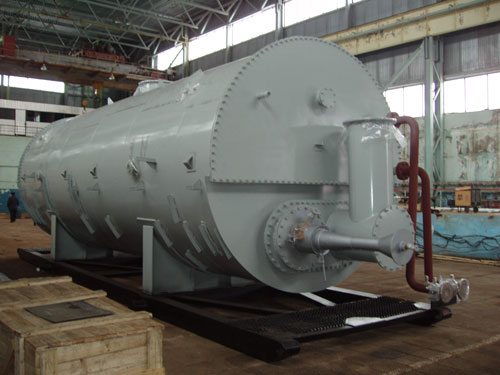

Путевой подогреватель ПП-1,6 (АМЖ)
Путевой подогреватель ПП-1,6(АМЖ) предназначен для подогрева обезвоженных нефтяных эмульсий, вязких нефтей при транспортировании по трубопроводам, а также воды для различных технологических целей.
В состав подогревателя входят следующие основные части: сосуд, два змеевика, сани, две топки, два горелочных устройства, площадка и лестница, две трубы домовые.
Оснащается системой автоматизации БУК-4Х.АПН, либо СА-ПНГ.М (на базе импортного контроллера), которая предназначена для дистанционного управления розжигом, автоматической защиты с отсечкой топлива, выдачей звукового сигнала, расшифровкой и запоминанием первопричины при недопустимых отклонениях технологических параметров от заданных норм, исчезновении напряжения питания и обрыве линий связи с датчиками, контролирующими предельные параметры, выдача извещающего сигнала об остановке или работе печи в диспетчерскую (на высший уровень), а также связь с машиной верхнего уровня по интерфейсу RS-232/485, с использованием стандартных промышленных протоколов, что позволяет легко интегрировать подогреватель в АСУ ТП участка, а также организовать удалённый мониторинг и управление его параметрами, в данном случае в обозначении изделия используется индекс "М".
Подогреватель может быть изготовлен для работы на газовом или жидком топливе, а также на комбинированном топливе (нефть, мазут, дизтопливо, газ), в данном случае в обозначении используется индекс «Ж».
При использовании в качестве топлива нефти, необходимо применять Блок подготовки жидкого топлива (см. блок подготовки жидкого топлива БПЖТ).
Технические характеристики
|
Полезная топливная мощность, МВт (Гкал/ч), не более |
1,86 (1,6) |
|
Производительность по нагреваемому продукту, кг/с (т/сут): |
27,2 (2350) |
|
Давление в продуктовом змеевике, МПа (кгс/см2): - рабочее, не более - расчетное - пробное гидравлическое |
6,3 (63) 6,3 (63) 8,2 (82) |
|
Перепад давления в змеевике, МПа (кгс/см2 ), не более |
0,55 (5,5) |
|
Температура, К (°С): - на входе продукта в подогреватель, в пределах - нагрева продукта, не более - нагрева промежуточного теплоносителя, не более - средняя самой холодной пятидневки, не ниже - абсолютная минимальная окружающего воздуха, не ниже |
278…232 (5…50) 343 (70) 368 (95) 233 (-40) 223 (-50) |
|
Промежуточный теплоноситель |
Пресная вода |
|
Нагреваемая среда – нефть, нефтяная эмульсия, пластовая вода, газ с содержанием, % моль, не более: - сероводород H2S - двуокись углерода CO2 |
0,01 1,0 |
| Параметр | Значение |
|
Топливо |
природный или нефтяной попутный газ, жидкое топливо (нефть, мазут, дизтопливо) |
|
Характеристика газового топлива: - природный, попутный нефтяной газ, с параметрами: - теплота сгорания, МДж/нм, в пределах - содержание сероводорода, массовая доля %, не более - давление на входе в блок подготовки топлива, МПа (кгс/см2), в пределах - давление перед горелкой, МПа (кгс/см2), в пределах - расход топливного газа, м3/ч, не более |
35…60 0,002 0,3…1,2 (3,0…12,0) 0,07…0,15 (0,7…1,5) 180 |
|
Характеристики топливной нефти: - теплота сгорания, МДж/м³, в пределах - плотность, кг/м³, не более - вязкость, м²/c (сСт) - сероводород H2S, % мол., не более - двуокись углерода СО2, % мол., не более - температура эксплуатационная, К (ºC), не более - давление на входе в подогреватель, МПа (кгс/см²), в пределах - давление перед горелкой, МПа (кгс/см²), не более - расход топливной нефти, кг/ч, в пределах |
40-42 887 20 10 (20) 0,01 1,0 323 (50) 4,0…6,2 (40…62) 3,5 (35) 200 |
|
Коэффициент полезного действия, %, не менее |
80 |
|
Габаритные размеры (длина х ширина х высота), не более |
11700х4800х7400 |
|
Масса подогревателя без промежуточного теплоносителя, кг, не более |
28300 |
|
Показатели надежности: - средний ресурс до капитального ремонта, лет - средний срок службы, лет |
3,5 10,0 |
