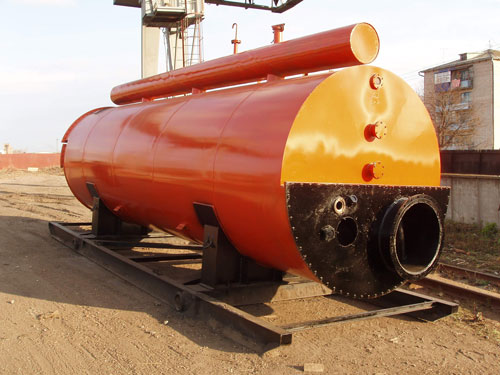

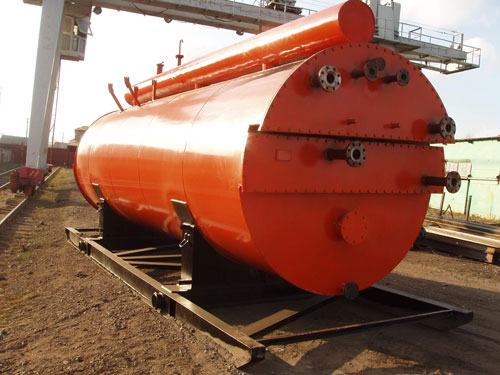

ПОДОГРЕВАТЕЛЬ БЛОЧНЫЙ С ПРОМЕЖУТОЧНЫМ ТЕПЛОНОСИТЕЛЕМ ПБТ-1,6М (Ж)

Оснащается системой автоматизации БУК-5ПУР, либо СА-ПНГ.М (на базе импортного контроллера), которые предусматривают автоматическую защиту в следующих случаях:

1. При срыве пламени основной и запальной горелок;

2. При отклонении величины давления топлива перед камерами сгорания ниже

рабочих значений;

3. При увеличении температуры нагрева нефти;

4. При уменьшении уровня промежуточного теплоносителя ниже рабочего;

5. При увеличении давления нагреваемого продукта.

Системой автоматизации предусматривается автоматическое регулирование, а также связь с машиной верхнего уровня по интерфейсу RS-232/485, с использованием стандартных промышленных протоколов, что позволяет легко интегрировать подогреватель в АСУ ТП участка, а также организовать удалённый  мониторинг и управление его параметрами, в данном случае в обозначении изделия используется индекс "М".

Подогреватель может быть изготовлен для работы на газовом или жидком топливе, а также на комбинированном топливе (нефть, мазут, дизтопливо, газ), в данном случае в обозначении используется индекс «Ж».

При использовании жидкого топлива, необходимо применять Блок подготовки жидкого  топлива (см. блок подготовки жидкого топлива БПЖТ).

Технические характеристики

Параметр

Значение

Полезная тепловая мощность, МВт (Гкал/ч), не более

1,86 (1,6)

Производительность по нагреваемому продукту, кг/с (т/сут), в пределах

11,6…18,5 (1000-1600)

Давление в продуктовом змеевике, МПа (кгс/см2):

- рабочее, не более

- расчетное

- пробное гидравлическое



6,3 (63)

6,3 (63)

8,2 (82)

Перепад давления в змеевике, МПа (кгс/см2), не более

0,3 (3,5)

Температура, К (°С):

- на входе продукта в подогреватель, не менее

- нагрева продукта

- расчетная стенки змеевика

- нагрева промежуточного теплоносителя, не более

- средняя самой холодной пятидневки, не ниже

- абсолютная минимальная окружающего воздуха, не ниже



278 (5) 343

(70) 373

(100) 368

(95) 233

(-40) 223

(-50)

Промежуточный теплоноситель

Пресная вода

Нагреваемая Среда

Нефть, газ, пластовая вода и их смеси

Нагреваемая среда – нефть, нефтяная эмульсия, пластовая вода, газ с содержанием, % моль, не более:

- сероводород H2S

- двуокись углерода CO2





0,01

1,0

Топливо

природный или нефтяной попутный газ, жидкое топливо (нефть, мазут, дизтопливо)

Характеристики топливного газа:

- теплота сгорания, МДж/м (кКал/нм), в пределах

- содержание сероводорода, массовая доля %, не более

- давление на входе в блок подготовки топлива, МПа (кгс/см2), в пределах

- номинальное значение перед горелкой, МПа (кгс/см2)

- расход м/ч, не более



35...60 (8356...14340)

0,002



0,1...0,6 (1,0...6,0)

0,03 (0,3)

255

Характеристики топливной нефти:

- теплота сгорания, МДж/м³, в пределах

- плотность, кг/м³, не более

- вязкость, м²/c (сСт)

- сероводород H2S, % мол., не более

- двуокись углерода СО2, % мол., не более

- температура эксплуатационная, К (ºC), не более

- давление на входе в подогреватель, МПа (кгс/см²), в пределах

- давление перед горелкой, МПа (кгс/см²), не более

- расход топливной нефти, кг/ч, в пределах



40-42

887

20 10  (20)

0,01

1,0

323 (50)

4,0…6,2 (40…62)

3,5 (35)

200

Коэффициент полезного действия, %, не менее

75

Габаритные размеры (длина х ширина х высота), м, не более

- подогреватель в рабочем состоянии

- блок подогревателя



13,8x5,5x7,05

7,8x2,9x3,9

Масса подогревателя без промежуточного теплоносителя, кг, не более

18250

Показатели надежности:

- средний ресурс до капитального ремонта, лет

- средний срок службы, лет



3,5

10,0
