Подогреватель нефти ПНПТ-3,87 (Ж)
Назначение
Подогреватели нефти с промежуточным теплоносителем ПНПТ-3,87 (Ж) предназначены для нагрева нефти и нефтяной эмульсии при их транспорте и промысловой подготовке.
Климатическое исполнение – «У» и «ХЛ».

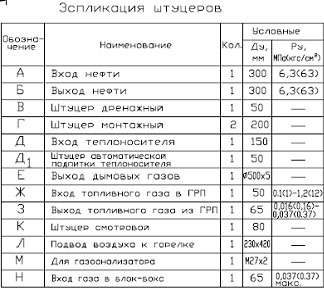

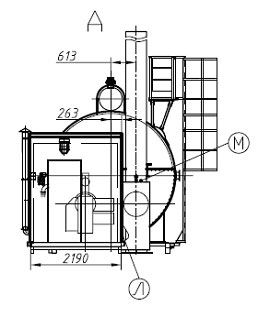

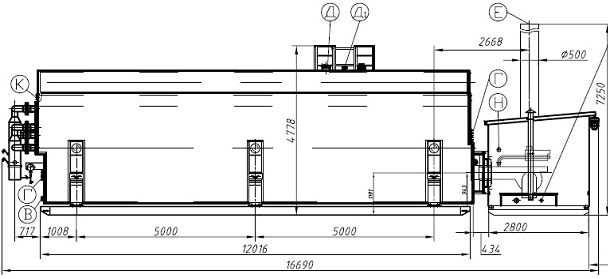

Рисунок 1, рисунок 2, рисунок 3, рисунок 4.
Устройство, принцип работы
Подогреватели нефти ПНПТ-3,87 (Ж) состоят из следующих основных частей:
- блок нагрева;
- блок подготовки топлива (системы топливоподачи);
- система автоматики и безопасности.
К корпусу подогревателя в рабочем положении крепится площадка обслуживания.
Технологический процесс нагрева нефти осуществляется следующим образом:
- Нефть из промысловой сети через задвижку поступает в продуктовый змеевик подогревателя, нагревается от промежуточного теплоносителя (вода, антифриз “40” или “65”) после чего выводится из подогревателя;
- Топливо сжигается в топке подогревателя, отдавая тепло промежуточному теплоносителю;
- Охлажденные продукты сгорания при помощи дымовой трубы выводятся из топки подогревателя в атмосферу;
- Блок нагрева предназначен для передачи тепла от продуктов сгорания нагреваемому продукту.
Технические характеристики
|
Параметр |
Значение |
|
Номинальная производительность, кВт (Гкал/ч) |
4500 (3,87) |
|
Диапазон производительности (Δt, 65...20 °С) |
368…1195 |
|
Давление в продуктовом змеевике, МПа (кгс/см2) |
6,3 (63) |
|
Расчетный коэффициент полезного действия, % |
85 |
|
Давление в продуктовом змеевике, МПа (кгс/см2): - рабочее, не более - расчетное - пробное гидравлическое |
6,3 (63) 6,3 (63) 8,2 (82) |
|
Перепад давления в змеевике, МПа (кгс/см2), не более |
0,55 (5,5) |
|
Температура, К (°С): - на входе продукта в подогреватель, в пределах - нагрева продукта, не более - нагрева промежуточного теплоносителя, не более - средняя самой холодной пятидневки, не ниже - абсолютная минимальная окружающего воздуха, не ниже |
278…232 (5…50) 343 (70) 368 (95) 233 (-40) 223 (-50) |
|
Промежуточный теплоноситель |
Пресная вода |
|
Нагреваемая среда – нефть, нефтяная эмульсия, пластовая вода, газ с содержанием, % моль, не более: - сероводород HS2 - двуокись углерода CO2 |
0,01 1,0 |
|
Давление рабочее в продуктовом змеевике, МПа (кгс/см2), не более |
6,3(63) |
|
Топливо |
природный или нефтяной попутный газ, жидкое топливо (нефть, мазут, дизтопливо) |
|
Характеристики топливной нефти: - теплота сгорания, МДж/м³, в пределах - плотность, кг/м³, не более - вязкость, м²/c (сСт) - сероводород H2S, % мол., не более - двуокись углерода СО2, % мол., не более - температура эксплуатационная, К (ºC), не более - давление на входе в подогреватель, МПа (кгс/см²), в пределах - давление перед горелкой, МПа (кгс/см²), не более - расход топливной нефти, кг/ч, в пределах |
40-42 887 20 10 (20) 0,01 1,0 323 (50) 4,0…6,2 (40…62) 3,5 (35) 400 |
|
Характеристика газового топлива: - природный, попутный нефтяной газ, с параметрами: - теплота сгорания, МДж/нм, в пределах - содержание сероводорода, массовая доля %, не более - давление на входе в блок подготовки топлива, МПа (кгс/см2), в пределах - давление перед горелкой, МПа (кгс/см2), в пределах - расход топливного газа, м3/ч, не более |
35…60 0,002 0,3…1,2 (3,0…12,0)
0,07…0,15 (0,7…1,5) 593 |
|
Габаритные размеры (длина х ширина х высота), м |
16,69x4,786x7,25 |
|
Масса подогревателя в нерабочем состоянии, кг, не более (заполненного теплоносителем) |
49152 (112931) |
|
Показатели надежности: - средний ресурс до капитального ремонта, лет - средний срок службы, лет |
3,5 10,0 |
Ресурс
Полный назначенный срок службы подогревателя нефти – 10 лет.
Автоматизация
Имеется возможность поставки подогревателя с различными системами автоматизации.
Подогреватель нефти ПНПТ-3,87 (Ж) серийно комплектуется системой автоматики БУК-5ПУР, по отдельному заказу СА-ПНГ.М, на базе контроллера Direct Logic DL-05.
Системы автоматизации предусматривают возможность обмена информацией с верхним уровнем управления и дистанционное управление с использованием различных промышленных протоколов (MODBUS RTU и др.), с использованием интерфейсов RS-232 и RS-485, что позволяет легко интегрировать подогреватель в АСУ-ТП.
По отдельному заказу может, изготовлена печь для работы на газовом или жидком топливе, а также на комбинированном топливе (нефть, мазут, дизтопливо, газ), в данном случае в обозначении используется индекс «Ж».
При использовании в качестве топлива нефти, необходимо применять Блок подготовки жидкого топлива (см. блок подготовки жидкого топлива БПЖТ).
