Подогреватель нефти ПНПТ-1,6 (Ж)

Назначение

Подогреватели нефти с промежуточным теплоносителем ПНПТ-1,6 (Ж) предназначены для нагрева нефти и нефтяной эмульсии при их транспорте и промысловой подготовке. Климатическое исполнение – «У» и «ХЛ»

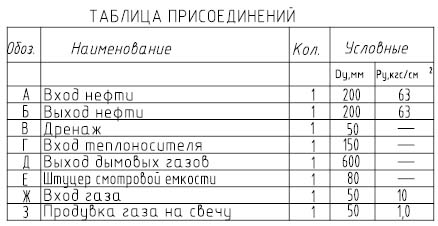

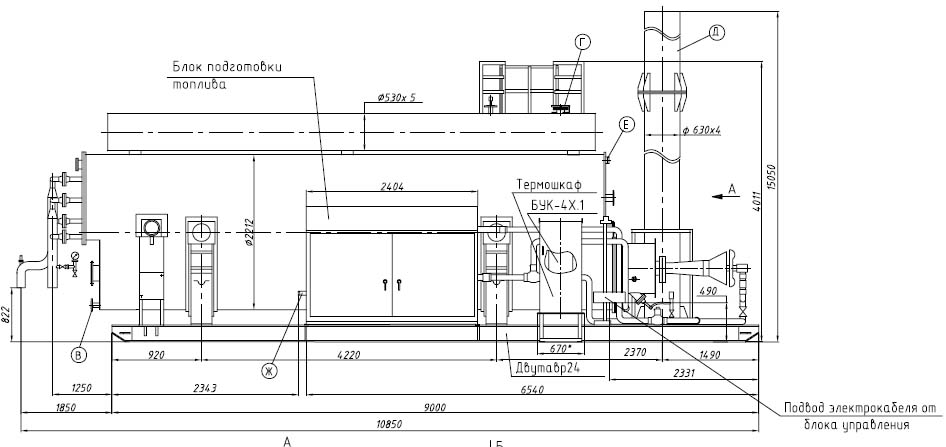

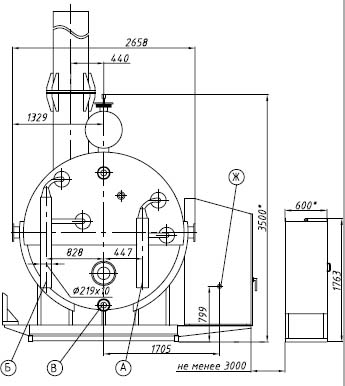

Рисунок 1, рисунок 2, рисунок 3.

Устройство, принцип работы

Подогреватели нефти ПНПТ-1,6 (Ж) состоят из следующих основных частей:

  • блок нагрева;
  • блок подготовки топлива (системы топливоподачи);
  • система автоматики и безопасности.

К корпусу подогревателя в рабочем положении крепится площадка обслуживания.

Технологический процесс нагрева нефти осуществляется следующим образом:

  • Нефть из промысловой сети через задвижку поступает в продуктовый змеевик подогревателя, нагревается от промежуточного теплоносителя (вода, антифриз “40” или “65”) после чего выводится из подогревателя;
  • Топливо сжигается в топке подогревателя, отдавая тепло промежуточному теплоносителю;
  • Охлажденные продукты сгорания при помощи дымовой трубы выводятся из топки подогревателя в атмосферу.
  • Блок нагрева предназначен для передачи тепла от продуктов сгорания нагреваемому продукту.

Технические характеристики

Параметр

Значение

Номинальная производительность, кВт (Гкал/ч)

1860 (1,6)

Диапазон производительности (Δt, 65...20 °С)

937…3044

Давление в продуктовом змеевике, МПа (кгс/см2)

6,3 (63)

Расчетный коэффициент полезного действия, %

85

Давление в продуктовом змеевике, МПа (кгс/см2):

- рабочее, не более

- расчетное

- пробное гидравлическое



6,3 (63)

6,3 (63)

8,2 (82)

Перепад давления в змеевике, МПа (кгс/см2 ), не более

0,55 (5,5)

Температура, К (°С):

- на входе продукта в подогреватель, в пределах

- нагрева продукта, не более

- нагрева промежуточного теплоносителя, не более

- средняя самой холодной пятидневки, не ниже

- абсолютная минимальная окружающего воздуха, не ниже



278…232 (5…50)

343 (70)

368 (95)

233 (-40)

223 (-50)

Промежуточный теплоноситель

Пресная вода

Нагреваемая среда – нефть, нефтяная эмульсия, пластовая вода, газ с содержанием, % моль, не более:

- сероводород HS2

- двуокись углерода CO2



0,01

1,0

Топливо природный или нефтяной попутный газ, жидкое топливо (нефть, мазут, дизтопливо)

Характеристики топливной нефти:

- теплота сгорания, МДж/м³, в пределах

- плотность, кг/м³, не более

- вязкость, м²/c (сСт)

- сероводород H2S, % мол., не более

- двуокись углерода СО2, % мол., не более

- температура эксплуатационная, К (ºC), не более

- давление на входе в подогреватель, МПа (кгс/см²), в пределах

- давление перед горелкой, МПа (кгс/см²), не более

- расход топливной нефти, кг/ч, в пределах



40-42

887

20 10  (20)

0,01

1,0

323 (50)

4,0…6,2 (40…62)

3,5 (35)

200

Характеристика газового топлива:

- природный, попутный нефтяной газ, с параметрами:

- теплота сгорания, МДж/нм, в пределах

- содержание сероводорода, массовая доля %, не более

- давление на входе в блок подготовки топлива, МПа (кгс/см2), в пределах

- давление перед горелкой, МПа (кгс/см2), в пределах

- расход топливного газа, м3/ч, не более



35…60

0,002

0,3…1,2 (3,0…12,0)

0,07…0,15 (0,7…1,5)

180

Габаритные размеры (длина х ширина х высота), не более

11700х4800х7400

Масса подогревателя без промежуточного теплоносителя, кг, не более

28300

Показатели надежности:

- средний ресурс до капитального ремонта, лет

- средний срок службы, лет



3,5

10,0

Ресурс

Полный назначенный срок службы подогревателя нефти – 10 лет.

Автоматизация

Имеется возможность поставки подогревателя с различными системами автоматизации.

Подогреватель нефти ПНПТ-1,6 (Ж) серийно комплектуется системой автоматики БУК-5ПУР, по отдельному заказу СА-ПНГ.М-И, на базе контроллера Direct Logic DL-05. Системы автоматизации предусматривают возможность обмена информацией с верхним уровнем управления и дистанционное управление с использованием различных промышленных протоколов (MODBUS RTU и др.), с использованием интерфейсов RS-232 и  RS-485, что позволяет легко интегрировать подогреватель в АСУ-ТП.

По отдельному заказу может, изготовлена печь для работы на газовом или жидком топливе, а также на комбинированном топливе (нефть, мазут, дизтопливо, газ), в данном случае в обозначении используется индекс «Ж».

При использовании в качестве топлива нефти, необходимо применять Блок подготовки жидкого  топлива (см. блок подготовки жидкого топлива БПЖТ).
