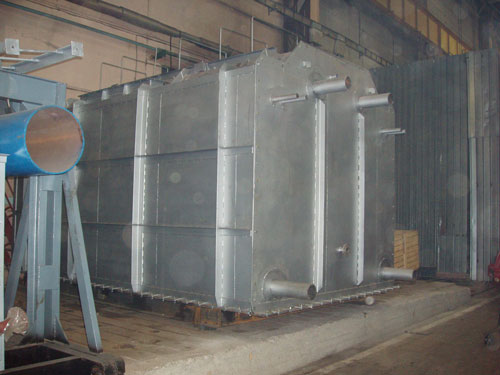

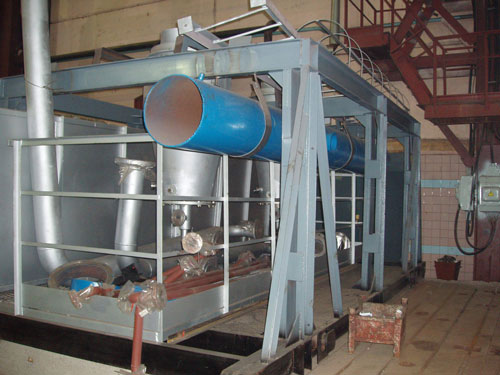

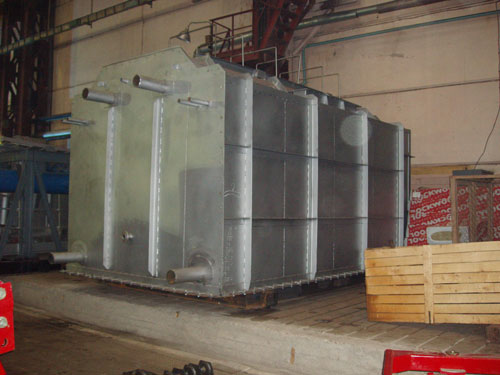

ПЕЧЬ ТРУБЧАТАЯ БЛОЧНАЯ ПТБ-5Э (Ж)
Печь автоматизированная трубчатая блочная ПТБ-5Э (Ж) предназначена для применения в качестве функционального блока нагрева нефти в составе установок подготовки нефти на пунктах её добычи и транспортировки.
Основным отличием ПТБ-5Э (Ж) от печи ПТБ-5-40А (ЭЖ) является оснащение ее электромагнитными исполнительными механизмами, а также применение шести рядного змеевика вместо четырехрядного.
Управление печью осуществляется от микропроцессорной системы автоматизации СА-ППН.М1-2Б, выполненной на базе промышленного контроллера Direct Logic DL-260 (по отдельному заказу может быть установлен контроллер другого производителя).
Для связи с машиной верхнего уровня используется интерфейс RS-232 или RS-485 с поддержкой протокола MODBUS RTU и других стандартных промышленных протоколов, что позволяет легко интегрировать печь в АСУ ТП участка, а также организовать удалённый мониторинг и управление её параметрами.
Все это обеспечивает повышенную безопасность и надежность работы печи.
Печь может быть изготовлена для работы на газовом или жидком топливе, а также на комбинированном топливе (нефть, мазут, дизтопливо, газ), в данном случае в обозначении печи используется индекс «Ж».
При использовании в качестве топлива нефти, необходимо применять Блок подготовки жидкого топлива (см. блок подготовки жидкого топлива БПЖТ).
Технические характеристики
|
Параметр |
Значение |
|
|
ПТБ-5-40Э (Ж) |
ПТБ-5-63Э (Ж) |
|
|
Тепловая мощность, МВт, в пределах |
3,5-7,3 |
|
|
Производительность по нефтяной эмульсии, кг/с (т/ч), в пределах |
34,7-69,5 (125-250) |
43,3-86,8 (156,3-312,5) |
|
Температура нефтяной эмульсии на входе в печь, К (°С), не более |
278 (5) |
|
|
Температура нефтяной эмульсии на выходе из печи, К (°С), не более |
363 (90) |
|
|
Давление в продуктовом змеевике, МПа (кгс/см2), не более |
4,0 (40) |
6,3 (63) |
|
Вид топлива |
природный или нефтяной попутный газ, жидкое топливо (нефть, мазут, дизтопливо) |
|
|
Давление топливного газа, МПа (кгс/см2), в пределах: - на входе в печь (после ГРП) - перед камерой сгорания |
0,1-0,3 (1,0-3,0) 0,005-0,05 (0,05-0,5) |
|
|
Расход топливного газа, нм3/ч |
800 |
|
|
Расход воздуха, нм3/ч |
12000 |
|
|
Количество камер сгорания, шт. |
2 |
|
|
Давление воздуха в камере сгорания, Па (мм. рт. ст.) |
3000 (300) |
|
|
Давление газа перед запальной горелкой, МПа (кгс/см2) |
0,06-0,18 (0,6-1,8) |
|
|
Расход газа на запальную горелку, нм3/с (нм3/ч) |
0,00085 (3,0) |
|
|
Характеристики топливной нефти: - теплота сгорания, МДж/м³, в пределах - плотность, кг/м³, не более - вязкость, м²/c (сСт) - сероводород H2S, % мол., не более - двуокись углерода СО2, % мол., не более - температура эксплуатационная, К (ºC), не более - давление на входе в подогреватель, МПа (кгс/см²), в пределах - давление перед горелкой, МПа (кгс/см²), не более - расход топливной нефти, кг/ч, в пределах |
40-42 887 20 10 (20) 0,01 1,0 323 (50) 4,0…6,2 (40…62) 3,5 (35) 940 |
|
|
Нагреваемая среда – нефть, нефтяная эмульсия, пластовая вода, газ с содержанием, % моль, не более: - сероводород H2S - двуокись углерода CO2 |
0,01 1,0 |
|
|
Коэффициент полезного действия, %, не ниже |
80 |
|
|
Тягодутьевое устройство |
Вентилятор В-Ц6-28-10 |
|
|
Мощность электродвигателя вентилятора, кВт |
45 |
|
|
Масса печи в нерабочем состоянии (без СА), кг, не более: - камера теплообменная - блок основания печи - блок вентиляторного агрегата |
29 800 18 600 4 400 1 500 |
|
|
Габаритные размеры печи (длина х ширина х высота), мм, не более: - камера теплообменная - блок основания печи - блок вентиляторного агрегата |
9750х3520х800 7025х3260х3765 6690х3250х2705 2000х1600х1800 |
|
|
Показатели надежности: - средний ресурс до капитального ремонта, лет - средний срок службы, лет |
3,5 10,0 |
|
