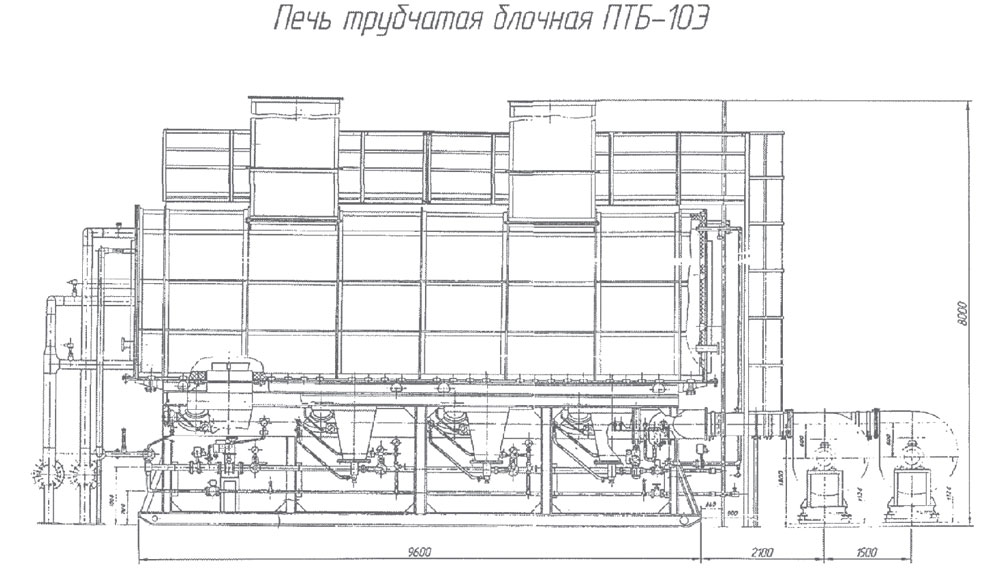

ПЕЧЬ ТРУБЧАТАЯ БЛОЧНАЯ ПТБ-10Э (Ж)
Печь автоматизированная трубчатая блочная ПТБ-10Э (Ж) предназначена для применения в качестве функционального блока нагрева нефти в составе установок подготовки нефти на пунктах её добычи и транспортировки.
Основным отличием ПТБ-10Э (Ж) от печей ПТБ-10-64 (ЭЖ) и ПТБ-10А (ЭЖ) является оснащение ее электромагнитным исполнительными механизмами, а также применение шести рядного змеевика вместо четырехрядного.
Управление печью осуществляется от микропроцессорной системы автоматизации СА-ППН.М1-4Б, выполненной на базе промышленного контроллера Direct Logic DL-260 (по отдельному заказу может быть установлен контроллер другого производителя).
Для связи с машиной верхнего уровня используется интерфейс RS-232 или RS-485 с поддержкой протокола MODBUS RTU и других стандартных промышленных протоколов, что позволяет легко интегрировать печь в АСУ ТП участка, а также организовать удалённый мониторинг и управление её параметрами.
Все это обеспечивает повышенную безопасность и надежность работы печи.
Печь может быть изготовлена для работы на газовом или жидком топливе, а также на комбинированном топливе (нефть, мазут, дизтопливо, газ), в данном случае в обозначении печи используется индекс «Ж».
При использовании в качестве топлива нефти, необходимо применять Блок подготовки жидкого топлива (см. блок подготовки жидкого топлива БПЖТ).
Технические характеристики
| Параметр | Значение | |
| ПТБ-10-63Э (Ж) | ПТБ-10-160Э (Ж) | |
| Тепловая мощность, МВт, в пределах | 5,5-13,9 | |
| Производительность по нефтяной эмульсии, кг/с (т/ч), в пределах | 55,5-138,8 (200-500) | 88-222 (320-800) |
| Температура нефтяной эмульсии на входе в печь, К (°С), не более | 278 (-5) | |
| Температура нефтяной эмульсии на выходе из печи, К ( °С), не более | 363 (90) | |
| Давление в продуктовом змеевике, МПа (кгс/см2), не более | 6,3 (63) | 16.0 (160) |
| Вид топлива | природный или нефтяной попутный газ, жидкое топливо (нефть, мазут, дизтопливо) | |
| Давление топливного газа, МПа (кгс/см2), в пределах: | 0,1-0,3 (1,0-3,0) | |
| - на входе в печь (после ГРП) | 0,005-0,05 (0,05-0,5) | |
| - перед камерой сгорания | ||
| Расход топливного газа, нм3/ч | 1 600 | |
| Расход воздуха, нм3/ч | 24 000 | |
| Количество камер сгорания, шт. | 4 | |
| Давление воздуха в камере сгорания, Па (мм. рт. ст.) | 3000 (300) | |
| Давление газа перед запальной горелкой, МПа (кгс/см2) | 0,06-0,18 (0,6-1,8) | |
| Расход газа на запальную горелку, нм3/с (нм3/ч) | 0,00085 (3,0) | |
| Характеристики топливной нефти: | ||
| - теплота сгорания, МДж/м2, в пределах | 40-42 | |
| - плотность, кг/м3, не более | 887 | |
| - вязкость, м2/с (сСт) | 20 10 (20) | |
| - сероводород H2S, % моль, не более 2 | 0,01 | |
| - двуокись углерода CO2, % моль, не более 2 | 1,0 | |
| - температура эксплуатационная, К (°С), не более | 323 (50) | |
| - давление на входе в подогреватель, МПа (кгс/см2), в пределах | 4,0…6,2 (40…62) | |
| - давление перед горелкой, МПа (кгс/см2), не более | 3,5 (35) | |
| - расход топливной нефти, кг/ч, в пределах | 1600 | |
| Нагреваемая среда – нефть, нефтяная эмульсия, пластовая вода, газ с содержанием, % моль, не более: | ||
| - сероводород H2S | 0,01 | |
| - двуокись углерода CO2 | 1,0 | |
| Расход воздуха, нм3/ч | 24000 | |
| Коэффициент полезного действия, %, не ниже | 80 | |
| Тягодутьевое устройство: |
2 |
|
| - вентилятор В-Ц6-28-10, шт. | ||
| Мощность электродвигателя вентилятора, кВт | 45 | |
| Количество блоков печи, шт., в том числе: | 3 | |
| - камера теплообменная | 1 | |
| - блок основания печи | 1 | |
| - блок вентиляционного агрегата | 2 | |
| Масса печи в нерабочем состоянии (без СА), кг, не более: | 46705 | |
| - камера теплообменная | 36000 | |
| - блок основания печи | 4800 | |
| - блок вентиляторного агрегата | 1500 | |
| Габаритные размеры печи (длина х ширина х высота), мм, не более: | 15700х3520х8000 | |
| - камера теплообменная | 11520х3260х3865 | |
| - блок основания печи | 9280х3250х2705 | |
| - блок вентиляторного агрегата | 2000х1600х1800 | |
| Показатели надежности: | ||
| - средний ресурс до капитального ремонта, лет | 3,5 | |
| - средний срок службы, лет | 10,0 | |
