Подогреватель ПТ-6,3/200 МГ (Ж)
Предназначен для нагрева нефти, нефтяного газа или их смесей в системах нефтегазосбора от скважины до магистральных трубопроводов, а также для нагрева воды в различных отраслях народного хозяйства. Климатическое исполнение – «У» и «ХЛ»
Ресурс
Полный назначенный срок службы подогревателя нефти – 10 лет.
Автоматизация
Имеется возможность поставки подогревателя с различными системами автоматизации.
Подогреватель нефти серийно комплектуется системой автоматизации СА-ППН, на базе контроллера Direct Logic DL-205.
Системы автоматизации предусматривают возможность обмена информацией с верхним уровнем управления и дистанционное управление с использованием различных промышленных протоколов (MODBUS RTU и др.), с использованием интерфейсов RS-232 и RS-485, что позволяет легко интегрировать подогреватель в АСУ-ТП.
По отдельному заказу может, изготовлена печь для работы на газовом или жидком топливе, а также на комбинированном топливе (нефть, мазут, дизтопливо, газ), в данном случае в обозначении используется индекс «Ж». При использовании в качестве топлива нефти, необходимо применять Блок подготовки жидкого топлива (см. блок подготовки жидкого топлива БПЖТ).
|
Параметр |
Значение |
|
|
Тепловая номинальная мощность, МВт (Гкал/час) |
4 (3,4) |
|
|
Производительность
номинальная по нефти с обводненностью
5%: |
27 (2350) |
|
|
Давление в змеевике, МПа (кгс/см2) |
рабочее |
6,3 (63), не более |
|
расчетное |
6,3 (63) |
|
|
пробное при гидроиспытании |
8,9 (89) |
|
|
Температура нагреваемой среды, К (0С) |
на входе |
278 (5), не менее |
|
на выходе |
363 (90), не более |
|
|
Давление топлива, МПа (кгс/см2) |
на входе в топливный шкаф |
0,65-1,2 (6,5-12) |
|
перед горелкой |
0,01-0,1 (0,1-1) |
|
|
Нагреваемая среда – нефть, нефтяная эмульсия, пластовая вода, газ с содержанием, % моль, не более: - сероводород HS2 - двуокись углерода CO2 |
0,01 1,0 |
|
|
Вид топлива |
природный или нефтяной попутный газ, жидкое топливо (нефть, мазут, дизтопливо) |
|
|
Характеристика топливного газа: - теплота сгорания, МДж/м3 (кКал/нм3), в пределах - содержание сероводорода, объемная доля, %, не более - расход топливного газа, м3/ч |
35…60 (8365…14340) 0,02 674 |
|
|
Характеристики топливной нефти: - теплота сгорания, МДж/м2, в пределах - плотность, кг/м3, не более - вязкость, м2/с (сСт) - сероводород H2S, % моль, не более - двуокись углерода CO2, % моль, не более - температура эксплуатационная, К (°С), не более - давление на входе в подогреватель, МПа (кгс/см2), в пределах - давление перед горелкой, МПа (кгс/см2), не более - расход топливной нефти, кг/ч, в пределах |
40-42 887 20 10 (20) 0,01 1,0 323 (50) 4,0…6,2 (40…62) 3,5 (35) 900 |
|
|
Коэффициент полезного действия, %, не менее |
80 |
|
|

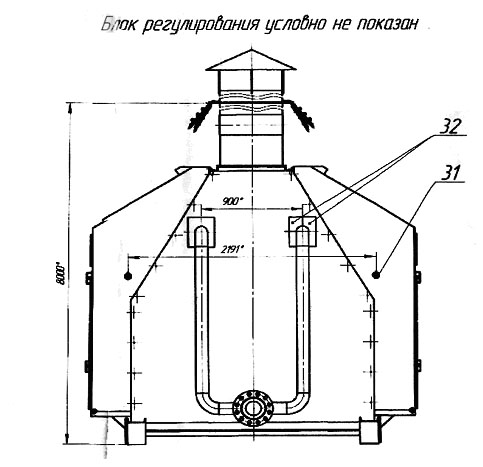

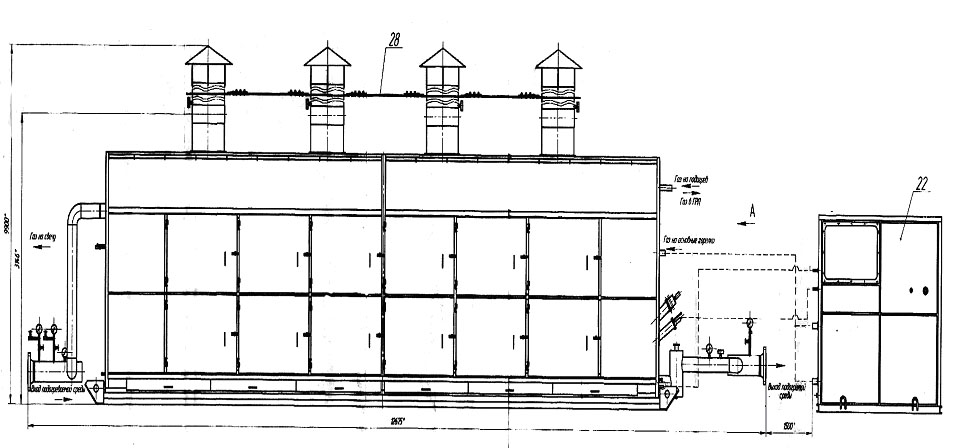

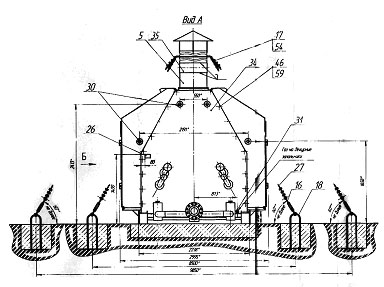

Габариты камеры теплообменной (длина х ширина х высота), мм |
11000x3200x3950 |
|
|
Масса (полного комплекта), кг |
27500 |
|
|
Показатели надежности: - средний ресурс до капитального ремонта, лет - средний срок службы, лет |
3,5 10,0 |
|
